皆さんお元気ですか?バッチリ!カトシンです。

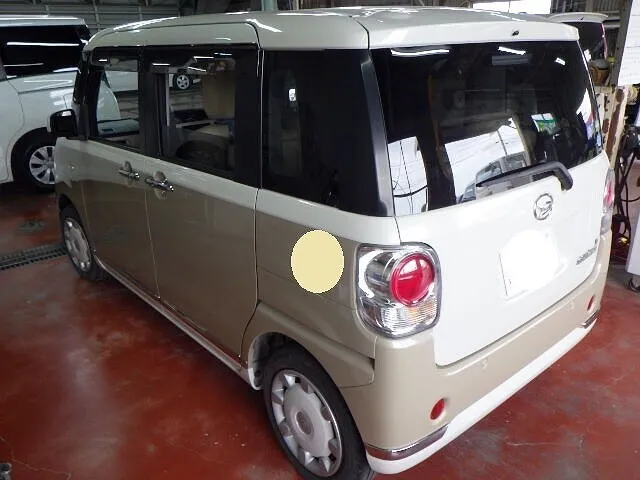

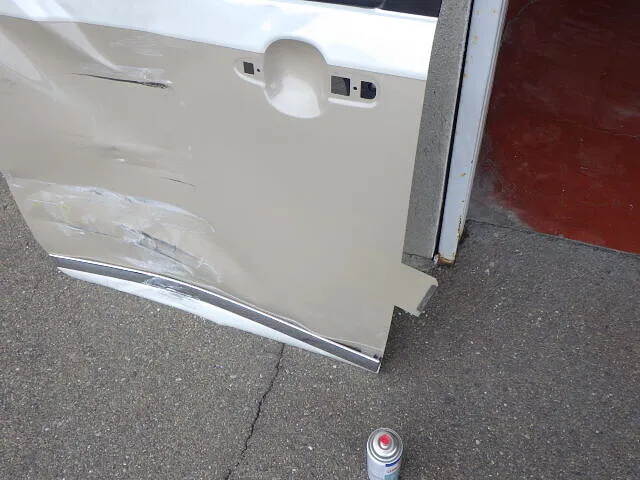

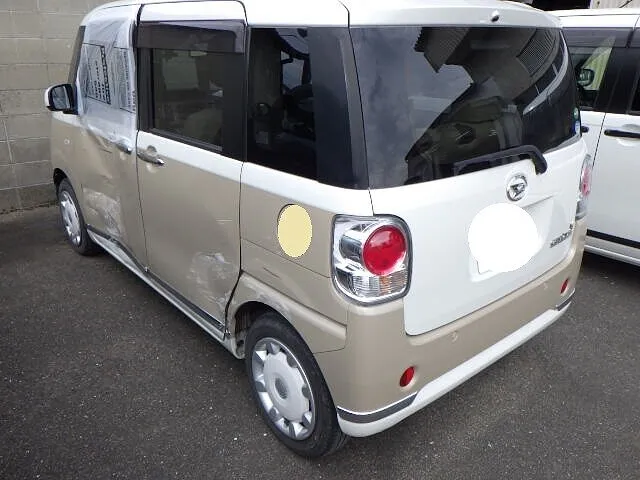

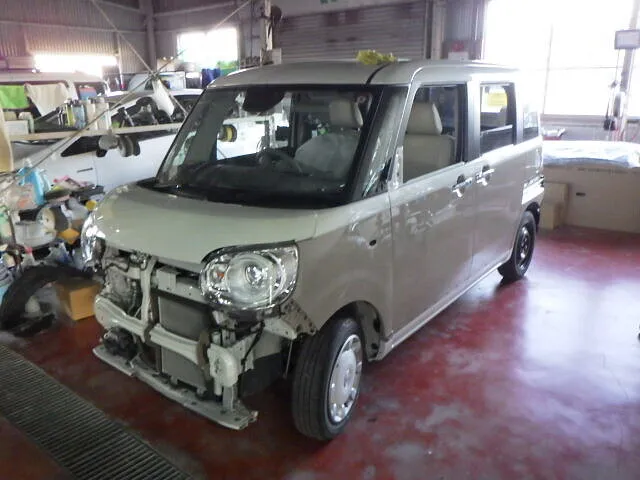

今回は・・前廻りと左側面にダメージのムーヴキャンバスを修理致します。
更に・・助手席のドアガラスが割れて・・車内全体がガラスの破片だらけになってます。
もちろん・・ガラスの破片も除去していきますよ。
はい・・膨大な作業量が予想されるので・・頑張っていきます・・。

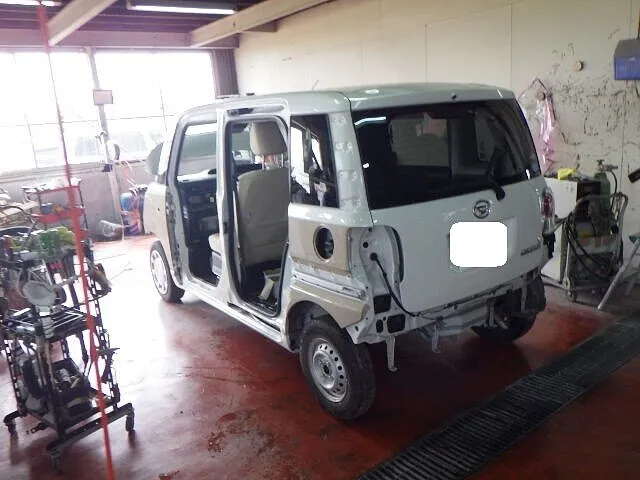

交換が必要な部品をチェックしながら・・分解していきます。

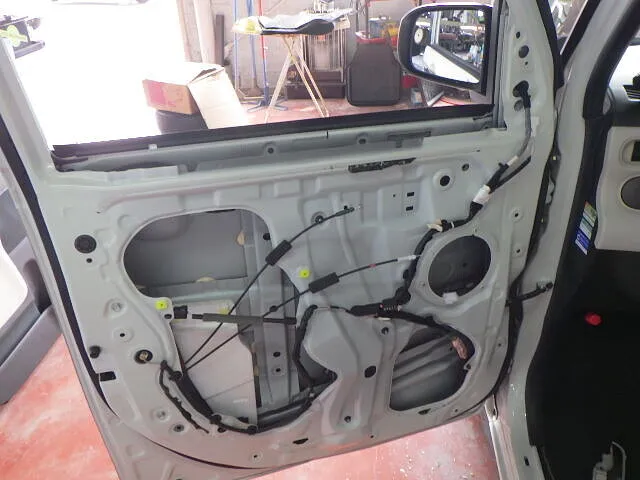

ドアガラスが割れてしまうと・・パワーウインドウの動作部や・・防水フィルムのブチルゴムにガラス破片が入り込むので・・交換が必要になります。
内部にガラス破片が残ってると・・ガラスを上下させた時に「ガリガリ・・」と音がしてしまいます。
分解中にも・・何度かガラス破片が刺さり・・痛かったです・・。
ひたすら・・業務用掃除機で破片を吸い続けます・・。

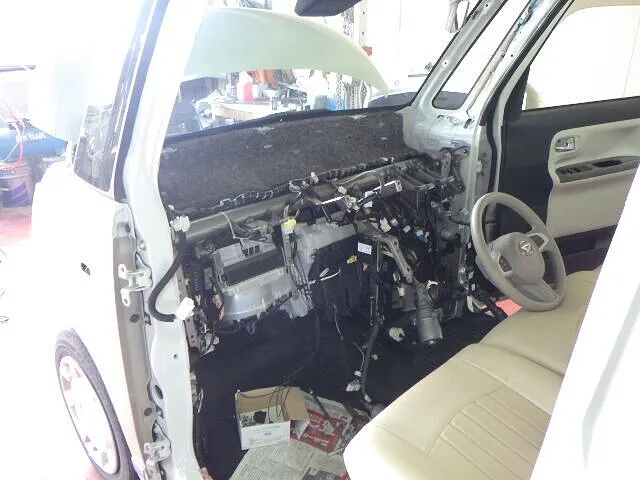

割れた助手席ドアガラスの破片は・・インパネの隙間やエアコンダクトの中にまで入ってます。

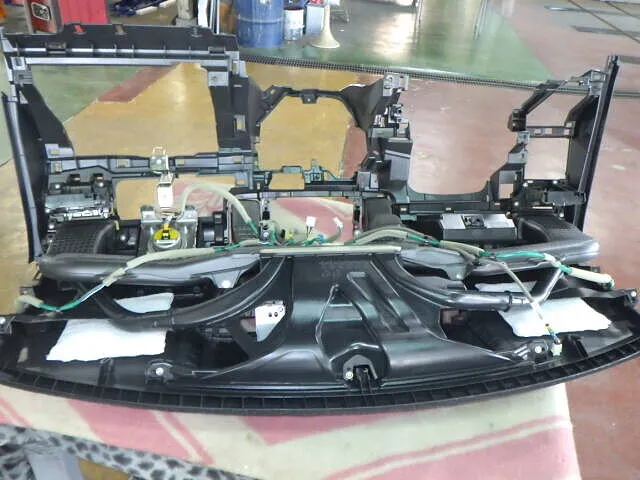

インパネを外して・・2人で逆さにしてフリフリすると・・パラパラ落ちてきました。
仕上げは・・高圧エアーでダクト内部の破片を吹き飛ばして・・除去完了です!
鋭利な破片は・・インパネの一部に傷を付ける程です。
内装の部品も一部・・交換が必要ですね・・。

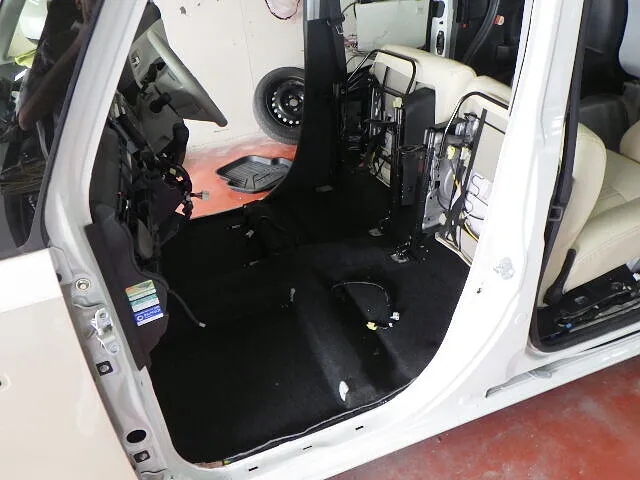

シートの隙間や下にも破片が散乱してます。
こんな時はシートを外して掃除機を掛けないと・・思わぬ場所から破片が出て来ます。
なので・・手間を掛けても・・とにかく部品を外しての清掃が必要なのです。

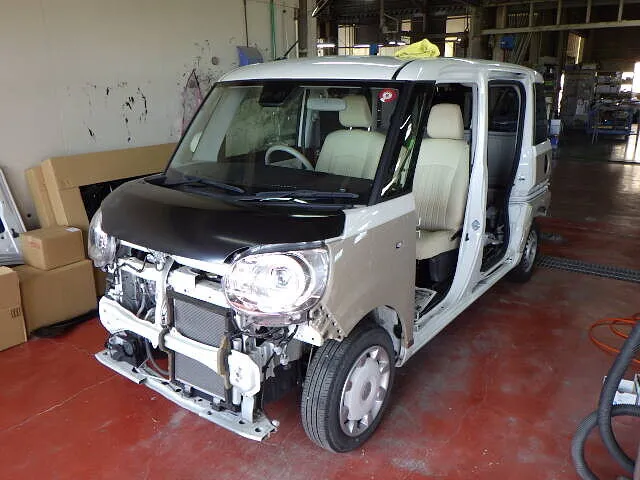

で・・取り敢えず・・ボンネットを交換して合わせてみます。
正面からもダメージがありますので・・・。
案の定・・骨格が内側にめり込んでますね・・修正が必要です。
骨格の曲がりを修正して・・鉄板を引き出します。
細かいデコボコはパテで仕上げます。
パテの色は硬化剤の種類で替えれるのです。
パテを重ねる際に色を替えれば・・下のパテまで削ってしまう事を防げます。

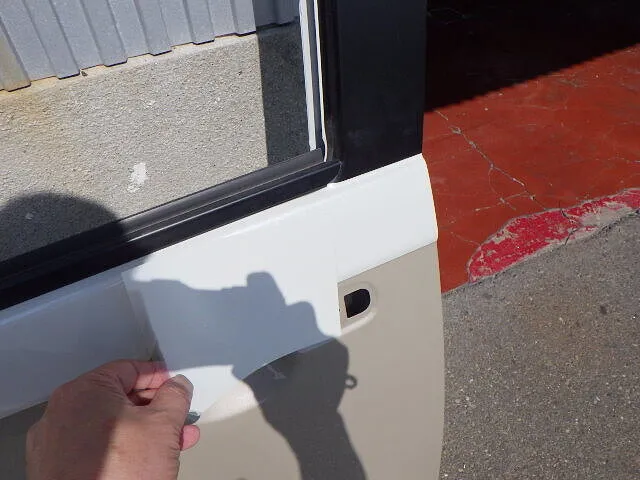

テストピースが同化してますね・・OKです
範囲が狭いので・・比較し難いです
このムーヴキャンバスはツートンカラー塗装なので・・調色も2回必要です。
白い部分は・・何故かパールホワイトなのです・・。
別にパールホワイトで無く・・普通の白でも全く問題無いと思いますが・・。
ちなみにですが・・パールホワイトは塗装料金が高いので・・ご注意なのです。
ツートンカラー塗装には・・実はルールがあるのです。
高さが上になる色・・キャンバスの場合だとパールホワイトを後に塗装しなければいけないのです。
それは・・塗装の厚み分の段差の・・上側を出っ張らせる必要があるからです。
家の屋根が出っ張ってるのと同じ理由です。
もしも下側が出っ張ると・・境界部に水やゴミが溜まり・・汚くなるからです。
キャンバスはドアの下側もパールホワイトですが・・境界部はメッキモールで隠されてるので・・出っ張りが出ても大丈夫なのです。
ドアのメッキモールはツートンカラー塗装の対策でもあるのです・・良く出来てますね。

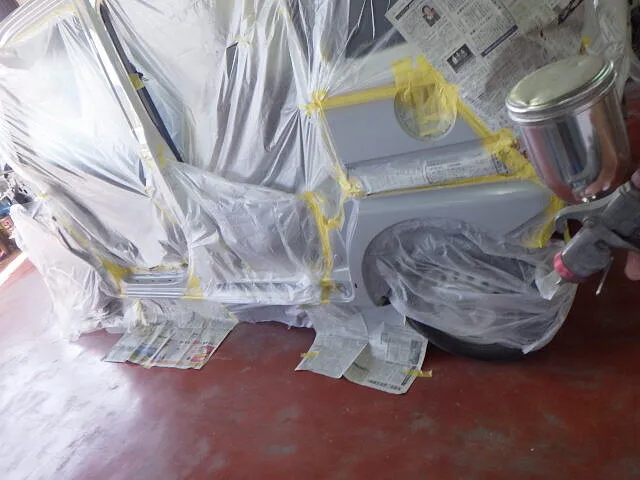

最初はベージュを塗装してから・・

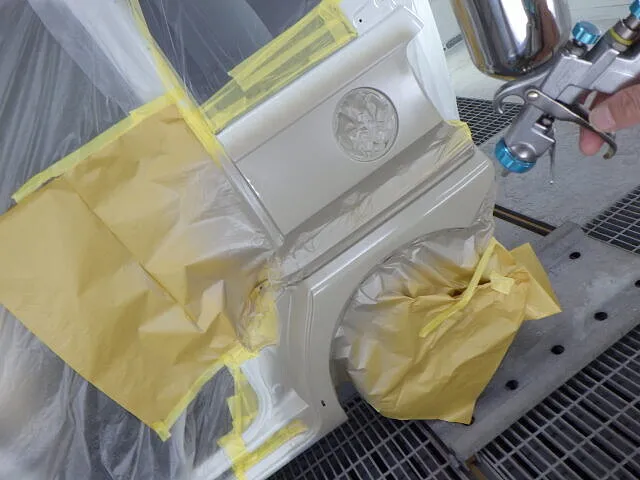

次はパールホワイトを塗り重ねます

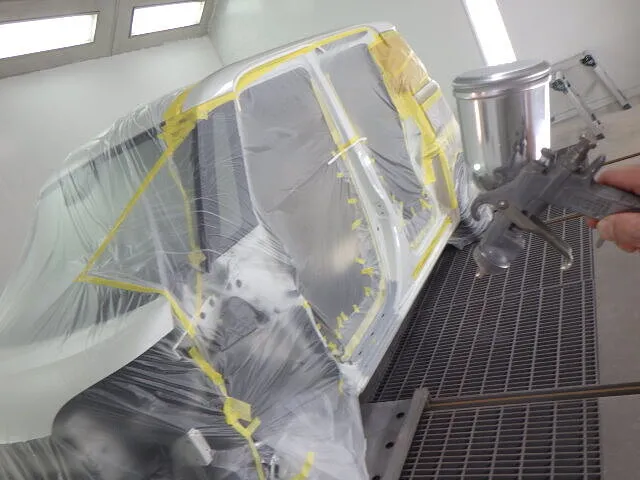

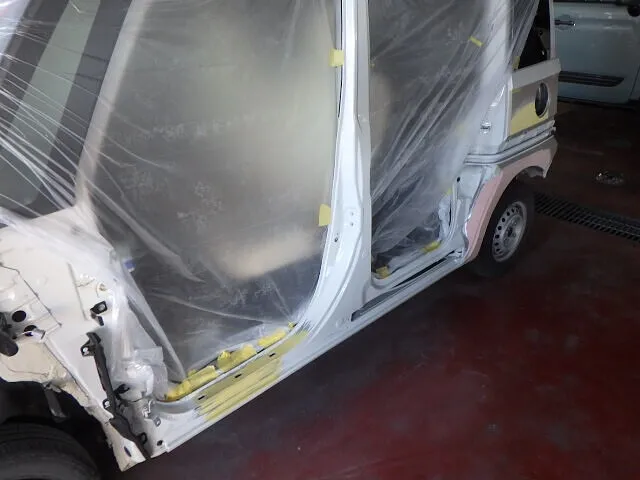

ツートンカラー塗装は表側だけではありません・・ドアを開けた時だけ見える箇所も・・ツートンカラーになってます。
なので・・ドアが付いたままだと・・塗装は不可能なのです。
内側のカットラインを隠しきれませんので・・。
メーカー制作時の塗装は付属品が無い状態なので・・ダイナミックに塗装出来ますが・・。
補修塗装時は付属品をマスキングしながらの塗装になりますので・・頭を使います。
作業中の筆者の脳内は・・脳みそグルグル状態・・でしたね・・。

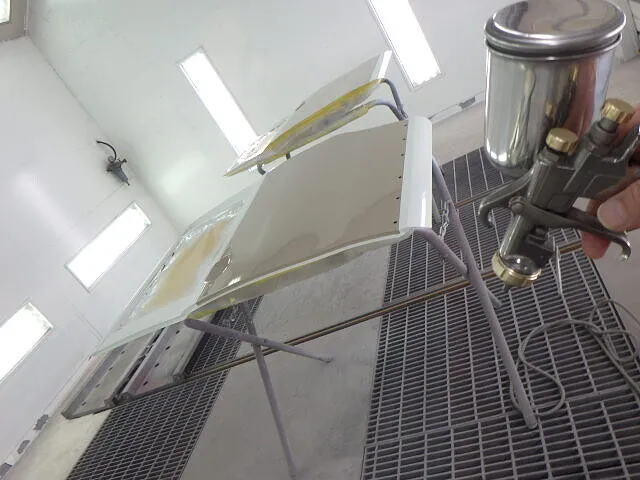

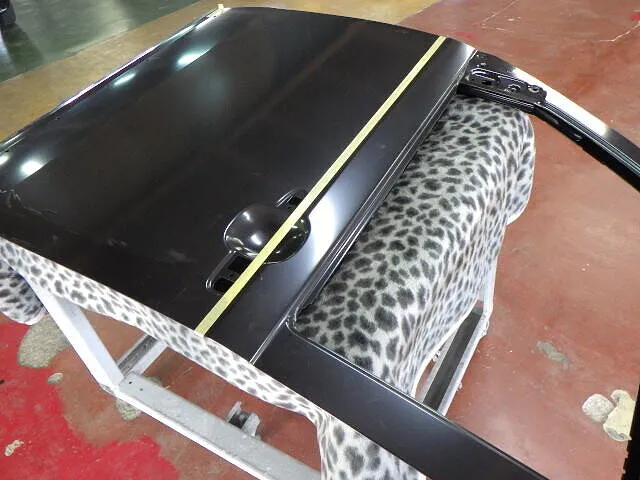

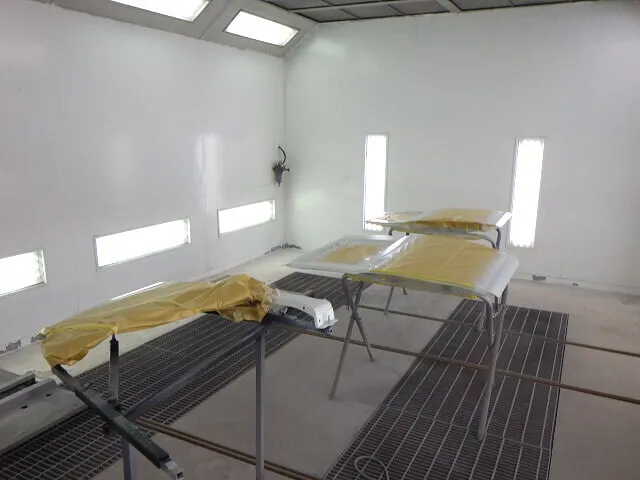

ドアのツートン塗装は・・裏側をパールホワイトで塗装してから・・。
裏をマスキングして・・表のベージュを塗装します。
ベージュがある程度乾燥したら・・ベージュ部分をマスキングします。
そして・・パールホワイトで表を塗装します。
パールホワイトがある程度乾燥したら・・ベージュ部分のマスキングを剥がします。
最後に・・表側全体をクリア塗装して・・完成です。
ベージュとパールホワイトの境界線はクリア塗装でコーティングされるので・・その部分から剥がれる事はありませんよ。
・・・・正直・・・めちゃくちゃ大変です。
ツートンカラー塗装は高価ですが・・作業量から考えると・・割安かもしれませんね・・。
組付け中

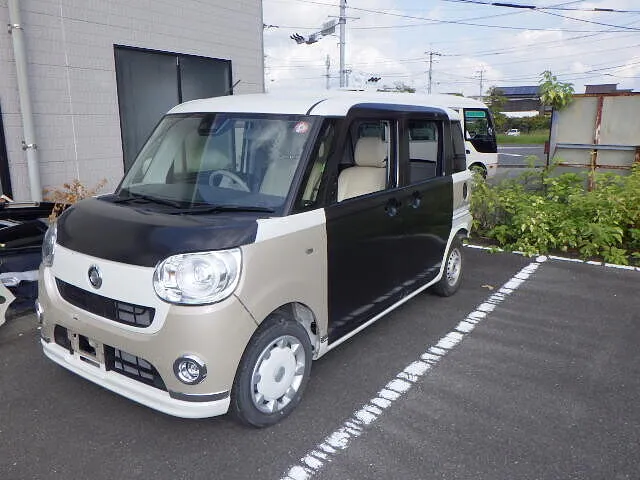

バッチリ!完成しましたよ
結構時間は掛かりましたが・・ようやく完成しました。
気分的には・・2台分の作業量をこなした感じです・・。
もう・・お腹いっぱいです・・ごちそうさまでした。 SK
