 雨漏れの原因

皆さんお元気ですか?バッチリ!カトシンです。



車の雨漏れ・・とても嫌な故障ですよね。

脱着出来るフロアマットの下・・脱着出来ないカーペットの更に下に・・雨水が溜まるのです!

そんなカーペットとフロア鉄板の間に溜まった雨水は・・時間が経過しても乾く事は無く・・そのうちカビなどが発生して・・悪臭の原因になるのです。

雨漏れの供給源を絶たなければ・・正直・・快適に乗れない車になってしまうのです。

ある意味・・エンジンの不調より深刻な故障といえるのです。

エンジンが不調でも・・健康被害は出ませんからね・・・。



今・・そんな雨漏れを修理してますが・・漏れる箇所は・・屋根のつなぎ目が多いです。

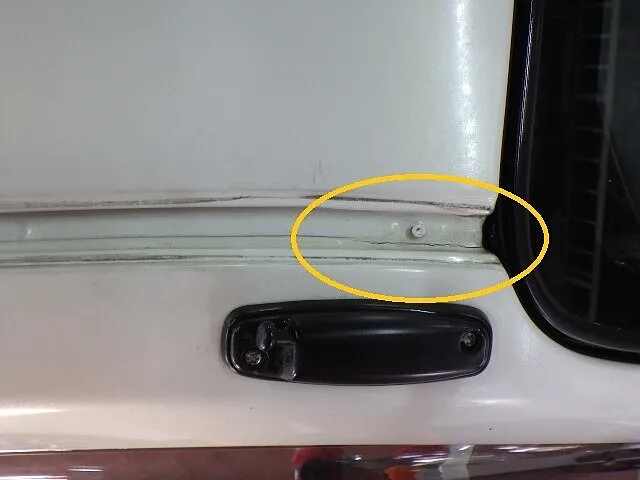

写真のムーヴも・・コーキングにひび割れがあり・・ここから雨水が侵入してると思われます。

厳密にはフロントガラスの周辺も怪しいですが・・取り敢えず・・いま見える範囲を防水処理してみての・・様子見ですね・・。

今回で止まらなかったら・・フロントガラスを外して・・パネルのつなぎ目を防水処理する作業になります。



で・・屋根のつなぎ目・・この位置にクラックが入るのは・・ボディーの歪みが原因です。

モノコック構造のボディーはコーナリング時など・・ボディーが捩じれるので・・強度的に弱いつなぎ目から・・クラックが入るのです。

新車時なら防水コーキングも、しなやかなので・・クラックは入りません。

しかし・・古くなるとコーキングも硬くなり・・ひび割れてしまうのです。



これが・・古い車に多い・・雨漏れの発生メカニズムなのです。

まあ・・エブリイやジムニーの様な・・被せるタイプのルーフなら・・雨漏れにも強いのですけどね・・。       SK
