JF3 N-BOXスライドドアハンドル外し方

 スライドドアハンドルを外します

皆さんお元気ですか?バッチリ!カトシンです。

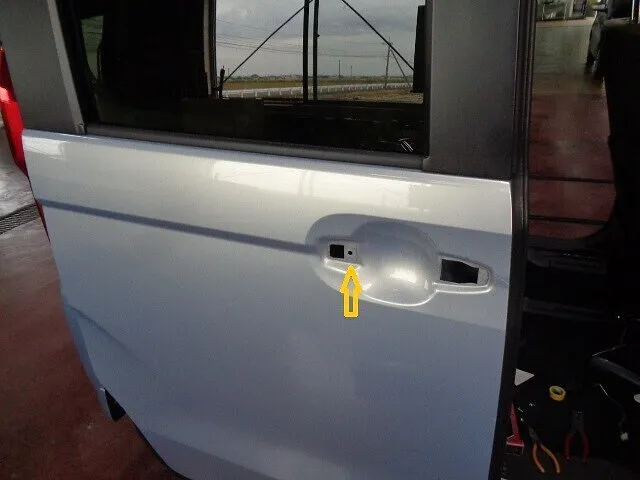

今回はドア塗装で・・2代目N-BOXのスライドドアハンドルを外します。

塗装時以外にも・・単純にドアハンドル交換作業なども考えられますね。


ちなみに・・カスタム用のメッキドアハンドルは・・硬質感があって感触が良いです。

素材自体はプラスチック製ですが・・表面のメッキは薄い金属なので・・手触りが違うのです!

費用は結構掛かりますが・・ノーマル車のアウタードアハンドルをメッキに替えるのは「アリ」だと思います。

ドアにメッキのワンポイントは・・見た目も引き締まりますよ。

 内装を外します

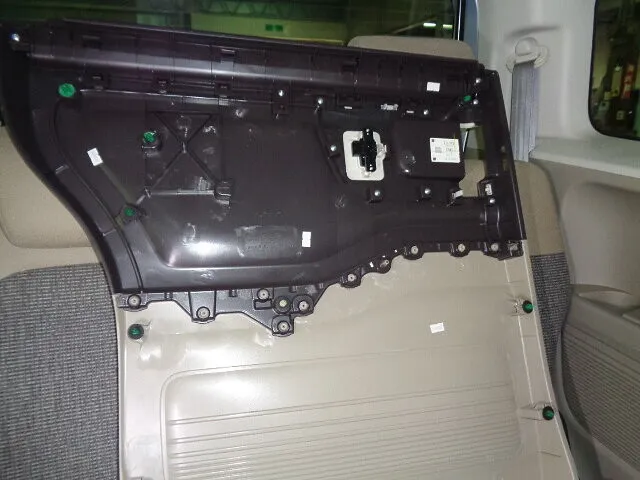

では早速始めましょう・・先ずは内装を剥がします。

ビス類は無く・・引っ張るだけですが・・無茶苦茶硬い・・です。

きっかけは・・下側の目立たない位置から・・内装スクレーパーで強引に行くしかありません。

1か所外れたら・・ロングマイナスドライバーで・・各個撃破です。

 ドアのリンク系を分解します

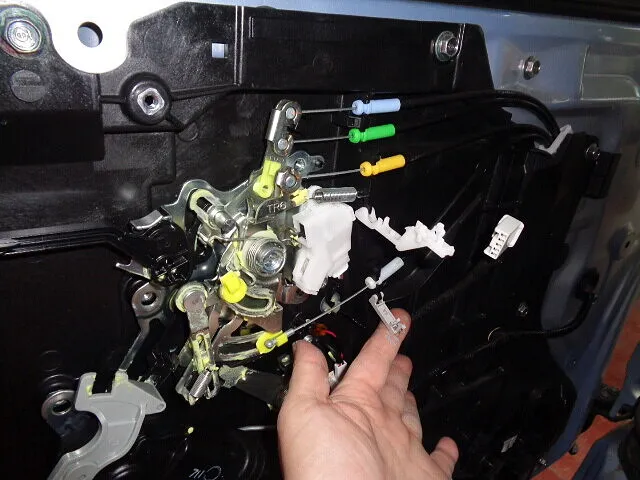

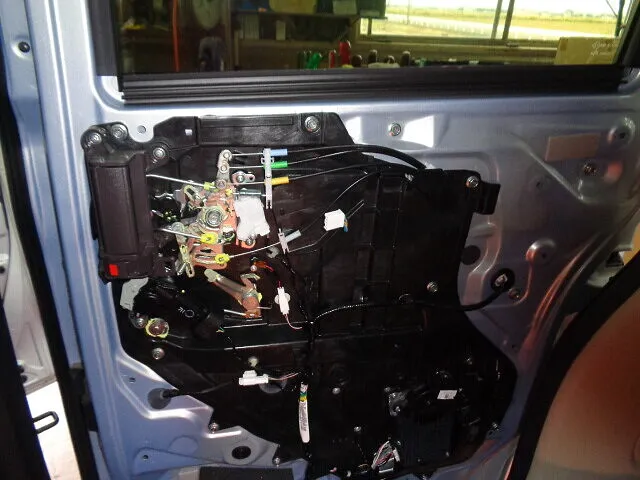

内装が外れたら・・複雑なドアリンクを分解します。

プラスネジを外し・・インナーハンドルを外します・・。

浮かすのでは無く・・外すのがポイントです。

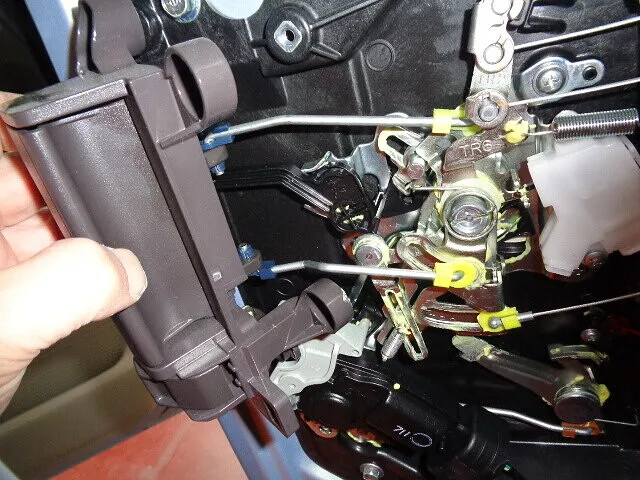

リンク本体は・・ケーブルストッパーを外し・・ケーブルを浮かせてから外します。

リンクとケーブルは分離する必要はありません。



それにしても・・この手のリンク機構の設計が出来るのは・・天才的です。

ロック開閉・・全開防止ストッパー・・電動開閉機能とのシンクロ・・チャイルドロックなどなど・・要件は多いですからね。

 ボルトを外します

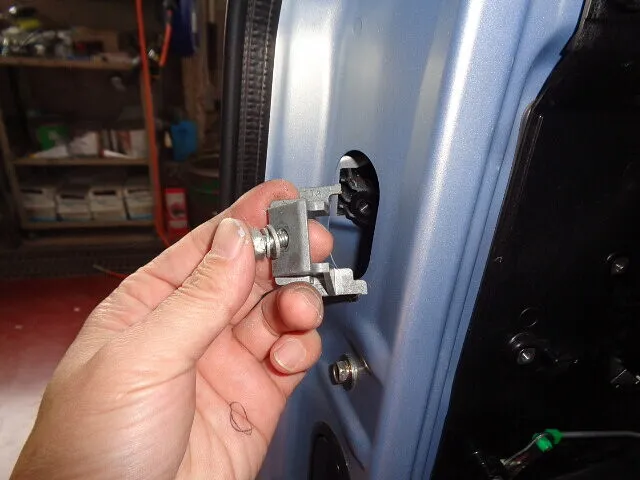

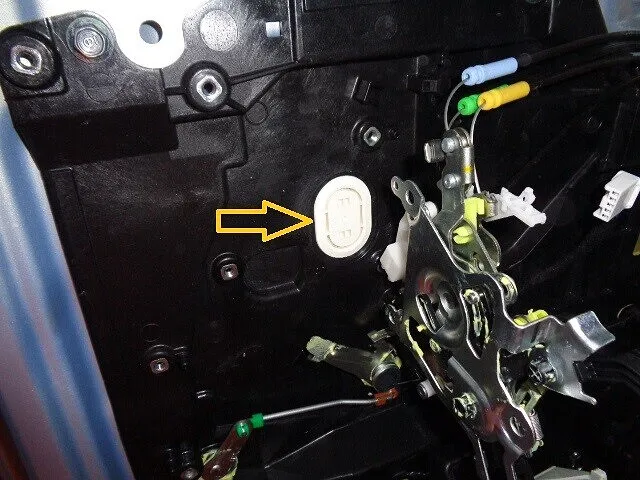

リンクを浮かすと・・アウタードアハンドルを固定してる・・ボルトに通じるキャップが出てきます。

絶対・・絶対・・・絶対にボルトをドア内部に落とさない様に・・外します。

ボックスレンチに・・ブチルゴムを付けて・・脱落防止するのが良いでしょう。


マグネットでくっつく・・ボックスレンチを過信するのは危険ですよ。

周囲が鉄の部品だと・・脱落し易いのです。

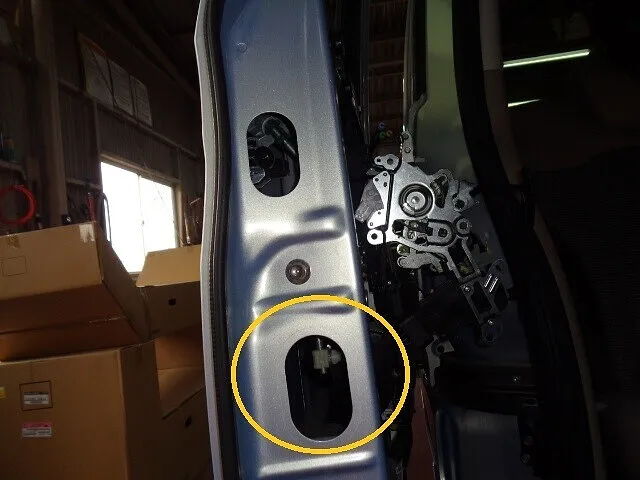

 オープナーロッドは下で外します

普通のスイングドアだと・・アウタードアハンドルからロッドを外す場面ですが・・。

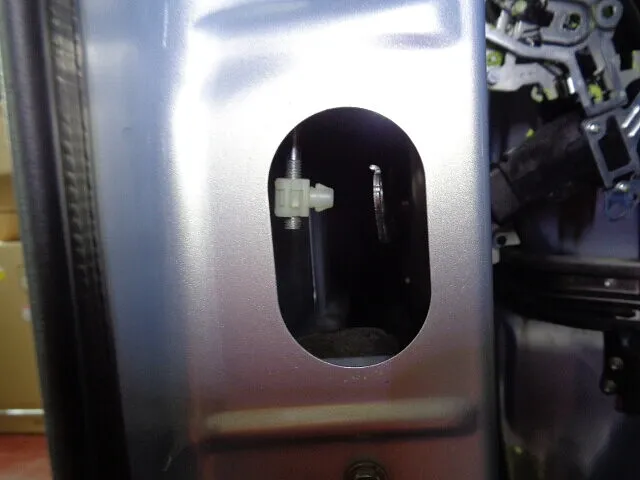

このN-BOXのスライドドアハンドルは・・下側の穴にある接続ポイントから外すのがコツです。

ラジオペンチなどで爪を摘まめば・・簡単に外れます。


上側で外すのは・・この状態だと厳しいですよ。

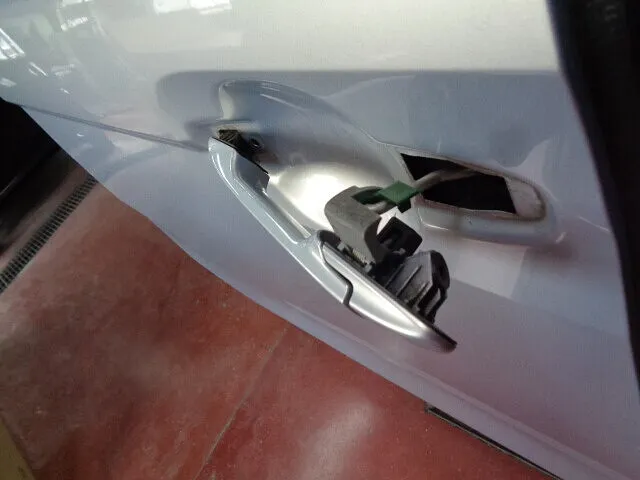

 外に出せば・・ロック解除は容易です

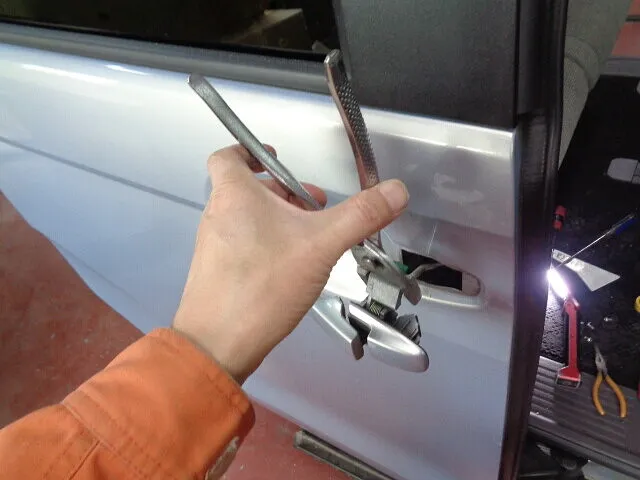

ドアハンドルを引きながら・・写真の状態まで引き出します。

この状態なら・・リンクロッドもプライヤーで簡単に外す事が可能です。


リンクロッドの脱落だけには・・気をつけてください。

 もうちょっとの改良で・・

はい・・無事にドアハンドルが外れました。


理想的なのは・・トヨタ方式のドアハンドルです。

プッシュボタンの小細工で・・内装の分解すら不要ですから・・。


ホンダさんの仕組みは・・プッシュボタンの代わりにチョイ引きで電動開閉します。

この仕組み自体は・・ドアハンドルに電気系統が入らない優秀な仕組みです。

なので・・リンク裏のボルト・・写真だと左側のボルトが無くなり・・はめ込み式に出来れば・・内装分解も不要な上に電気系統の小細工も不要な・・理想のスライドドアハンドルが出来そうです。


ホンダさんならきっと出来ると信じてますので・・お願いします。

全国のホンダメカニックに・・感謝されますよ・・。      SK
