フリードハイブリッドGB7 フロントドアハンドル脱着方法

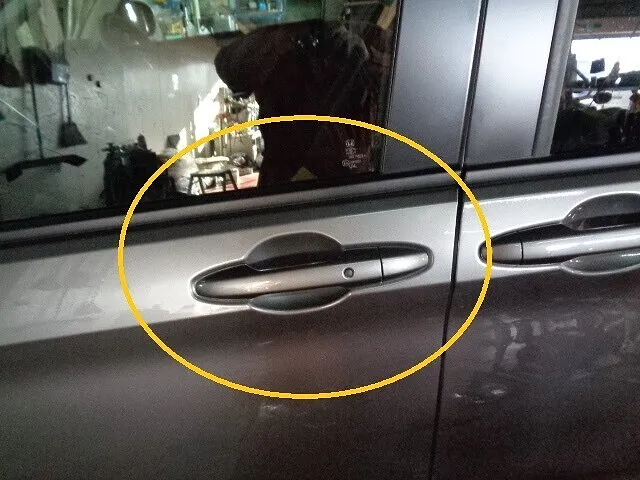

 フリード フロントドアハンドル脱着

皆さんお元気ですか?バッチリ!カトシンです。

今回は2代目フリード・・GB5、GB6、GB7のフロントドアハンドルを脱着します。

 内装を分解します

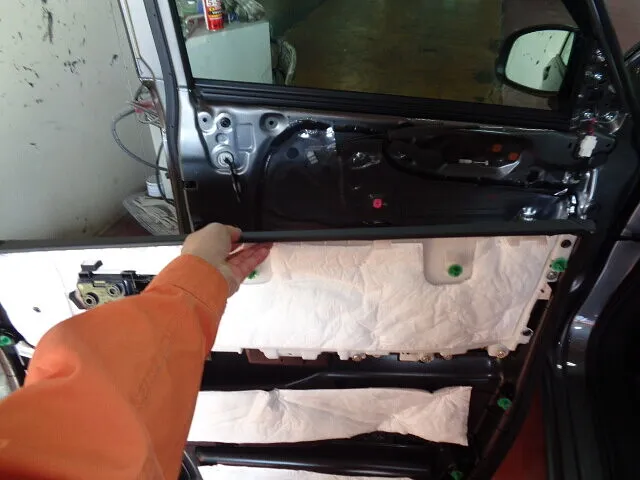

内装を分解します。

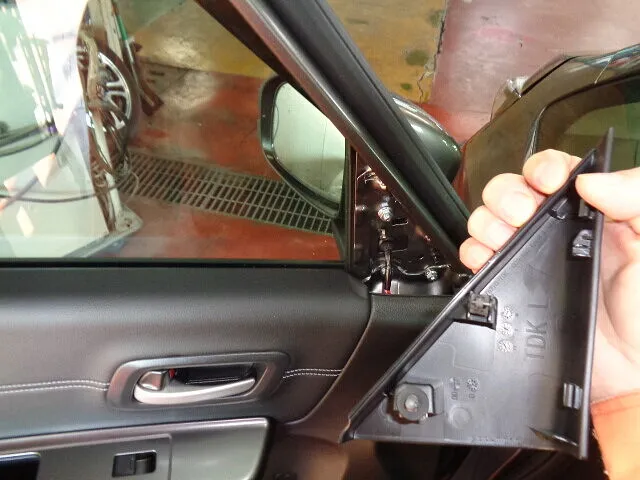

内装の固定クリップは硬いので・・ドアミラー裏の三角カバーを外して・・。

その隙間から見える固定クリップを・・マイナスドライバーで攻撃して・・外します。

 ドアロックを外します

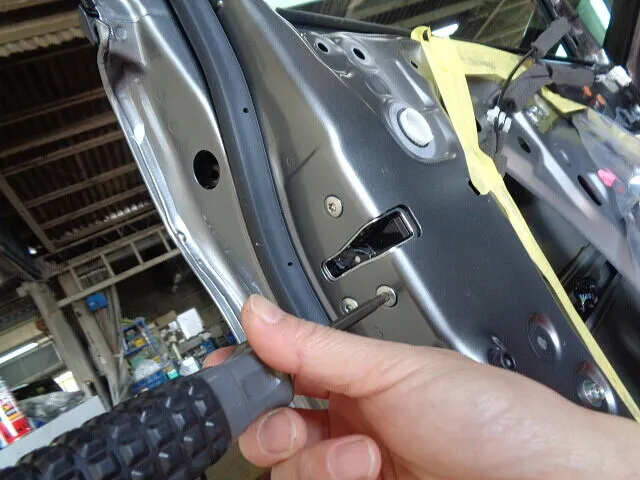

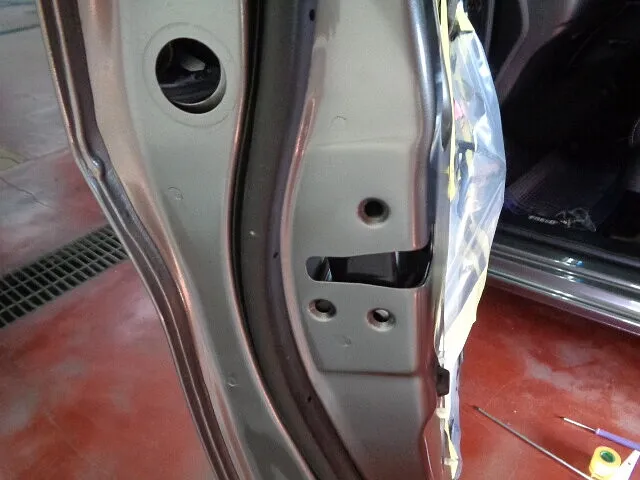

ドアロックアクチュエーターを外して・・3センチ下に落とします。

これで・・ドアロックとドアハンドルが分離出来ました。

 ドアハンドルの前側金具

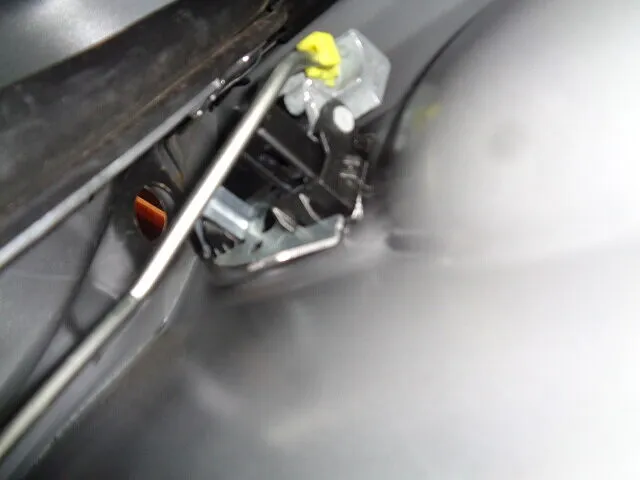

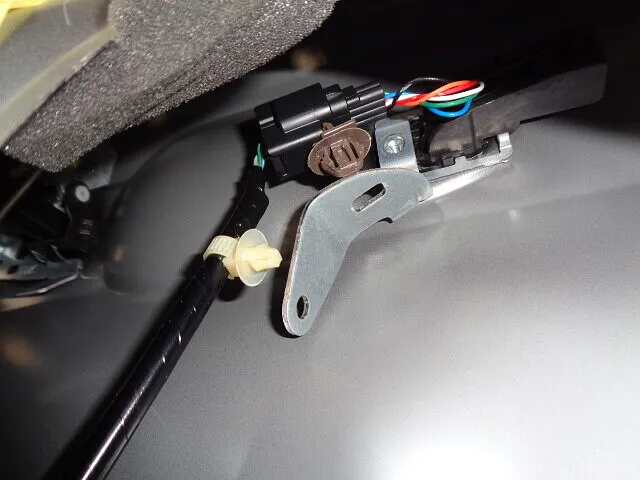

写真はドアの内側・・ドアハンドルの前側の裏・・です。

先ず・・金具からハーネスを外します。

次は・・金具を起こして・・前方にスライドして抜きます。


金具が輪っかになってるので・・ご注意です。

 ドアハンドルの後ろ側金具

後ろ側の金具を外します。

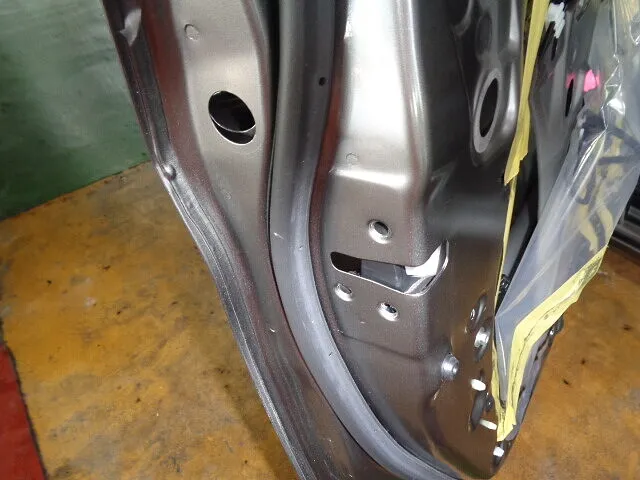

ドアのホールカバーを外して・・ボルトを外します。

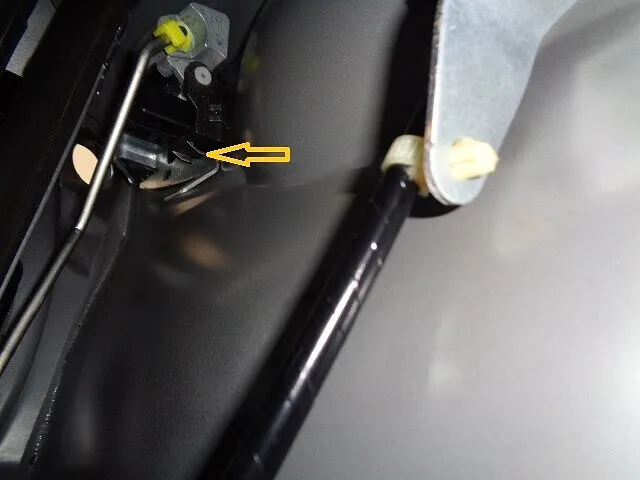

矢印の爪を押せば・・金具が解除出来ます。

 これが固定金具です

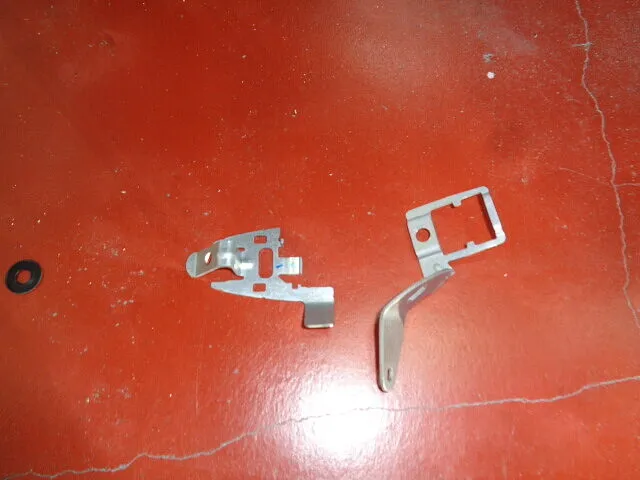

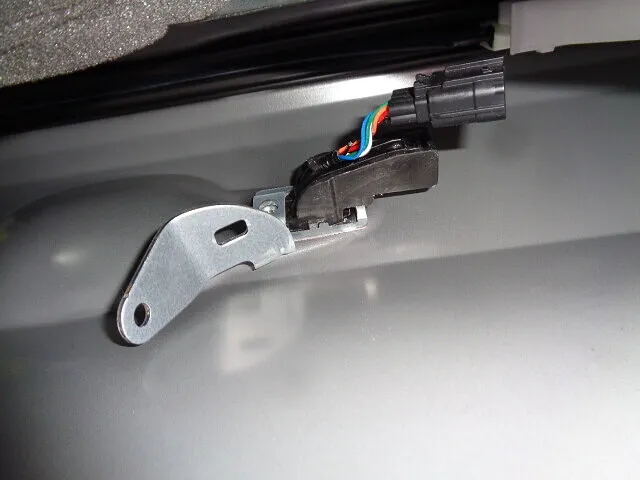

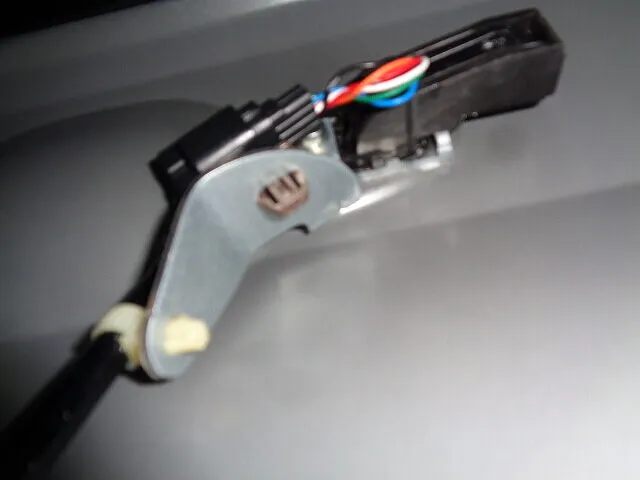

これが外した・・ドアハンドルの固定金具です。

昔は・・この金具が一体化していて・・脱着は難しかったです。

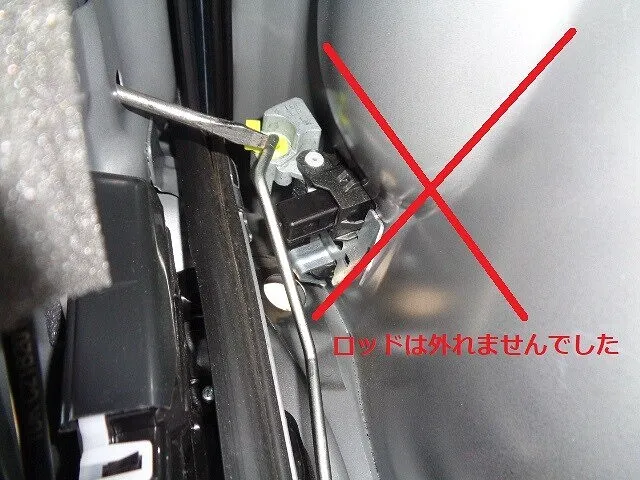

因みに・・ドアロックを外さずに・・リンクロッドを外そうともしましたが・・無理でした。


N-BOXもそうですが・・最近のホンダさんのトレンドは・・ドアハンドルとロッドは外さない様ですね。

 ドアハンドルが外れました

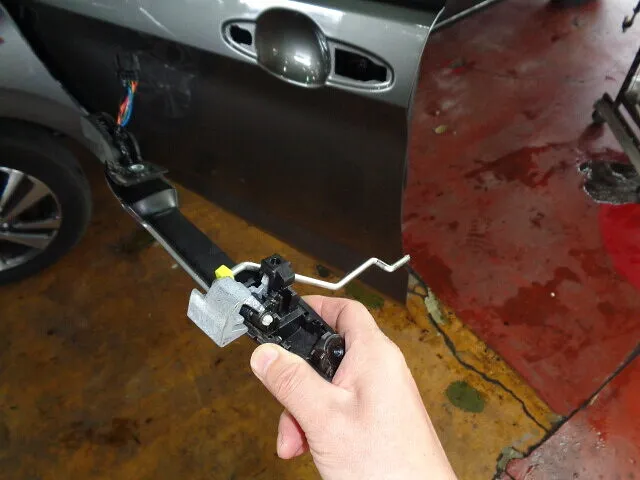

ドアハンドルレバーを引きながら・・ロッドごと・・外します。

はい・・無事に外れましたね。

 取り付け方法

お次は取り付けてみます。

ドアロックアクチュエーターを下に落としておきます。

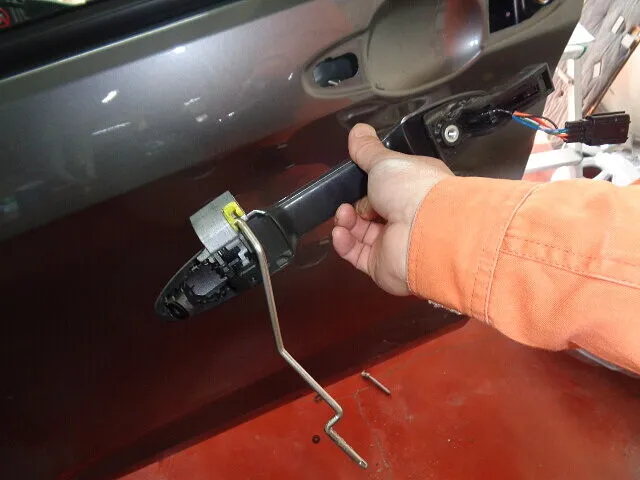

そして・・ロッドごと・・ドアにハンドルを装着します。

 フロント金具取付

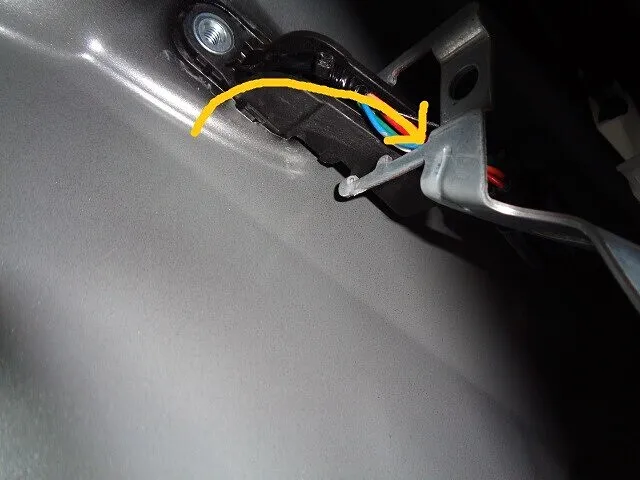

コネクターを金具の輪っかに通しながら・・定位置に戻します。

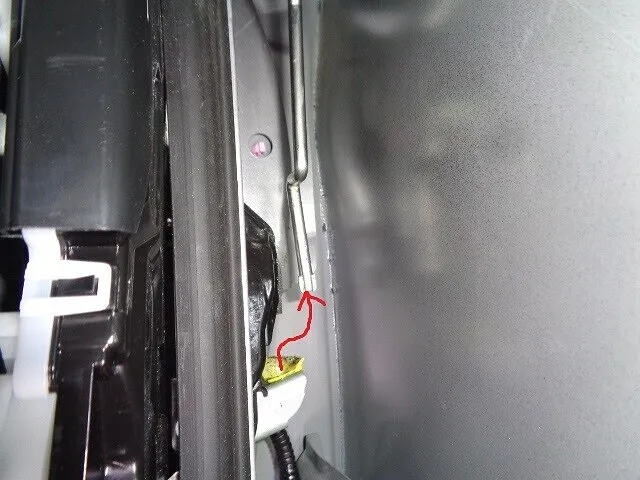

 リア金具からの・・ロッド挿入

リアの金具を装着し・・ボルトを固定します。

そして・・ドアロックアクチュエーターを正規の位置に戻して固定すれば・・完成です。


ちなみに・・スライドドアのドアハンドルは・・内装を外さなくても脱着可能な優れものでした。

唯一の問題は・・ボルトホールカバーがスライドドアは何故かシールで・・再使用出来ない点です。

再使用可能な・・樹脂のホールカバーを希望します。
