N-VAN ワイパーとハイマウントのハーネス通し方

 N-VANのハーネスが通せれない・・

皆さんお元気ですか?バッチリ!カトシンです。

N-VANのバックドアを交換する時・・ハーネスを通す作業が発生します。

バックドア下部に向かうメインハーネスは簡単に通りますが・・問題は上部のハーネスです。

上部ハーネスは・・ハイマウントとワイパーのハーネスで・・メインハーネスから分岐してます。


ぶっちゃけ・・上部のハーネスを通すのは・・めちゃくちゃ難しいです。

理由はバックドア内部に補強(赤い部分)があり・・その補強を迂回しないといけないからです・・。

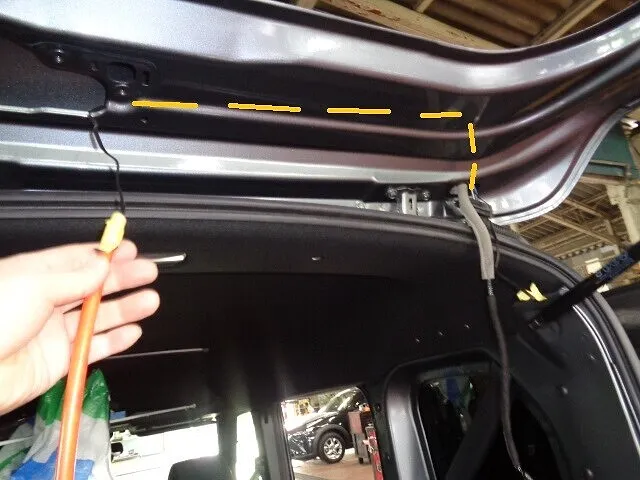

黄色い点線がハーネスの経路です・・途中で曲がる必要がありますね・・。


何度も試しましたが・・都合よく曲がれないので・・そのままでは無理です!!


・・・でも何とかしないといけないので・・研究しましたよ。

急がば回れで・・仕掛けを設置して・・不可能を可能にして見ましょう!

 この位置にエアホースを通します

先ずは・・メインハーネスを通しておきます。

1メートル程に切ったエアホースを・・この様に通します。

 ひもを接続します

エアホースの先端に・・不要なワイヤーハーネスかひもを接続します。

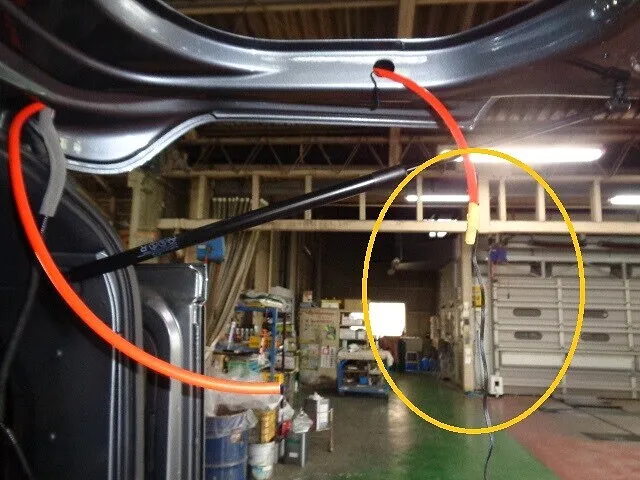

 この位置に、ひもが通りました

エアホースを引き抜けば・・黄色線の位置にひもが入ってる状態に出来ます。

ここで一旦・・ひもとエアホースの接続を解除します。

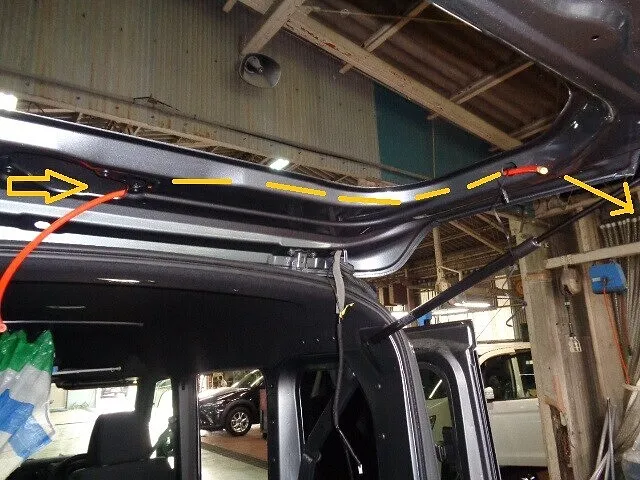

 新たに・・この位置にエアホースです

ひもはそのままに・・エアホースをワイパーモーターの位置から・・熱線の位置まで通します。

経路的に無理な角度は無いので・・すんなり通りますよ。

 ひもとエアホースを接続します

ひもとエアホースを接続します。

そしてワイパー側にエアホースを引き抜きます。

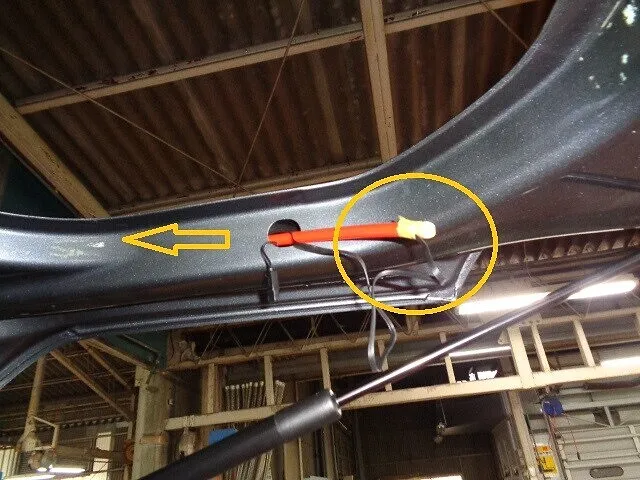

 この位置に・・ひもが通りました

すると・・バックドアのハーネス穴とワイパー穴が・・ひもで繋がる状態に出来ます。

 ハーネスとひもを接続して・・

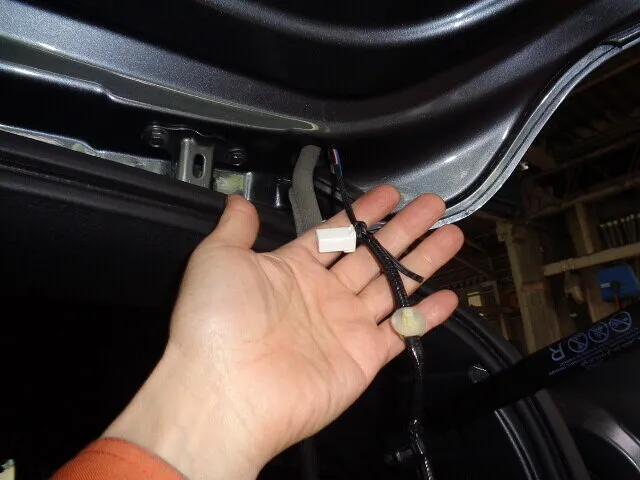

ハーネス穴から出てるひもと・・上部ハーネスを接続します。

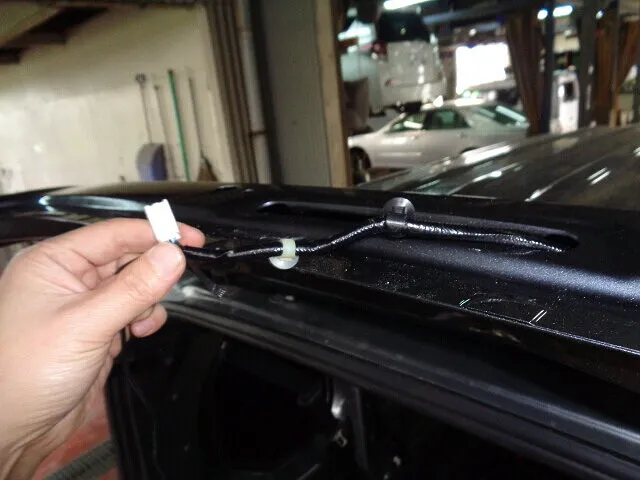

 無事にハーネスが通りました

で・・ワイパー穴のひもを引っ張れば・・上部ハーネスが通じます。

何だか面倒みたいですが・・急がば回れで・・確実です。


ドライブレコーダーリアカメラハーネスを通すにも有効ですね。  SK
