JF3型２代目N-BOXスライドドア分解方法　部品壊れやすい！

JF3型２代目N-BOXスライドドア分解方法　部品壊れやすい！

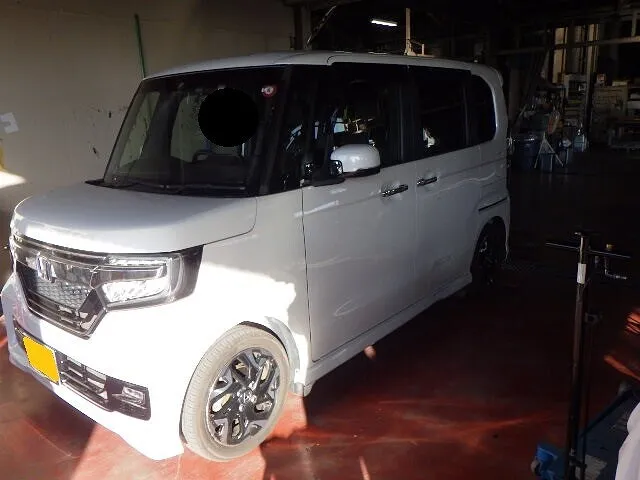

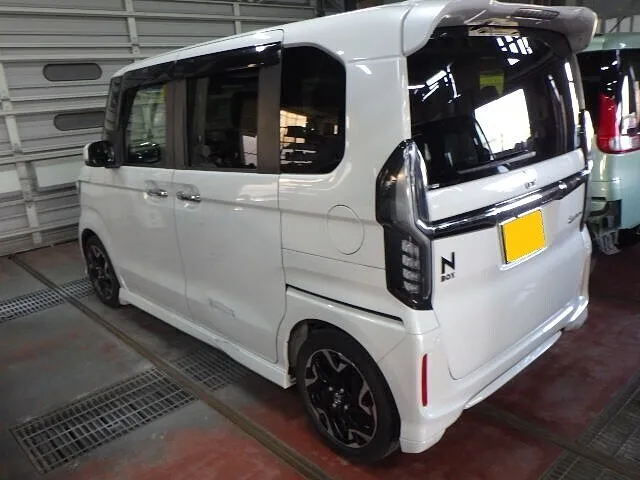

JF3型N-BOXのパワースライドドアを分解します

皆さんお元気ですか？バッチリ！カトシンです

今回は２代目N-BOXJF3型の助手席側パワースライドドアを分解していきます

分解目的は・・凹んだスライドドアパネルの交換です

スライドドアを外す前に・・

スライドドアを車体から外す前に・・車載状態の方が作業性が良い箇所があります

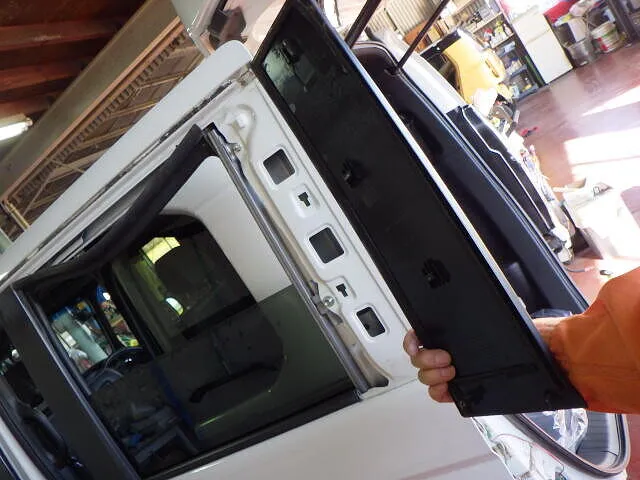

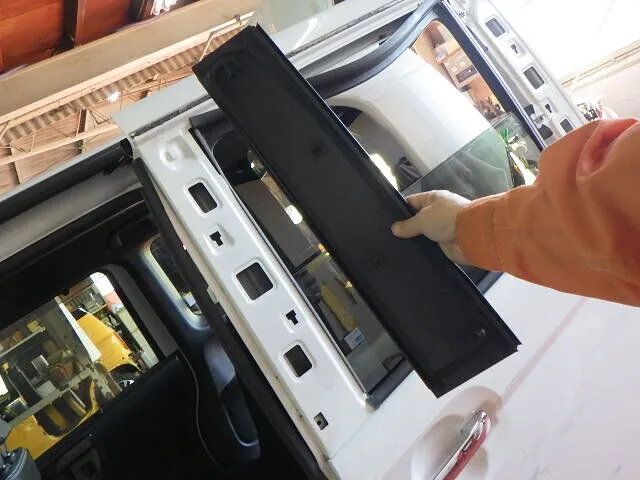

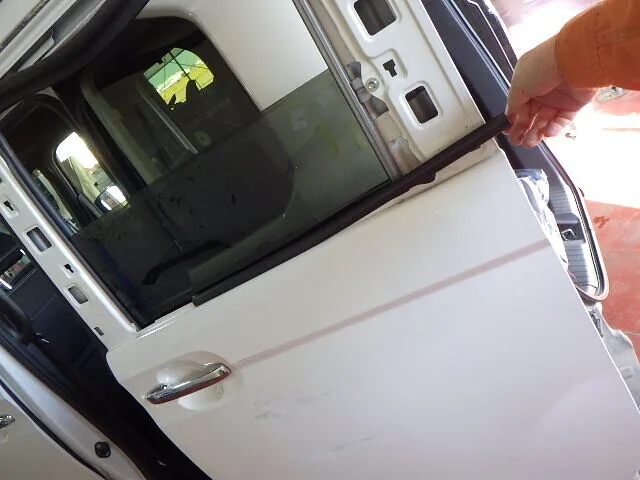

サイドバイザーやピラーガーニッシュ・・水切りモールなどを外しておきます

ここでのポイントは・・窓ガラス全開から・・ほんの一瞬（0.1秒）だけガラスを閉める方向にガラスを上げておく事です

理由は・・全開状態だとパワーウインドウレギュレーターに強すぎるテンションが掛かるからです・・チョイ上げする事でテンションを弱め・・インナーパネルの破損を防ぎ・・最後に組み付け易くもなります

しかし・・上げ過ぎるとガラス固定サービス穴からズレるので要注意なのです

ホント・・一瞬だけ上げ・・ですよ

ドアを車体から外します

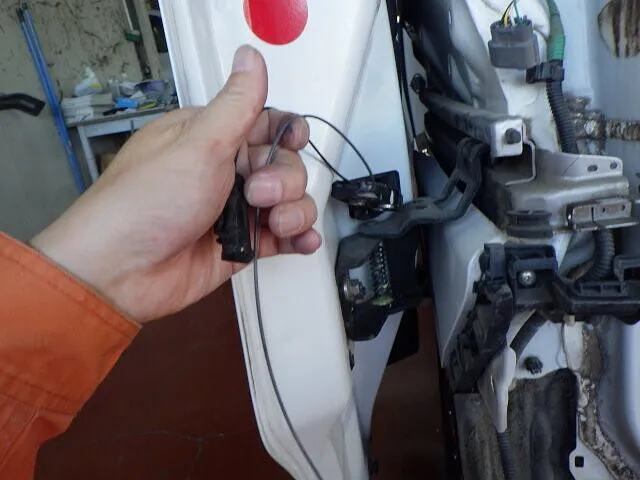

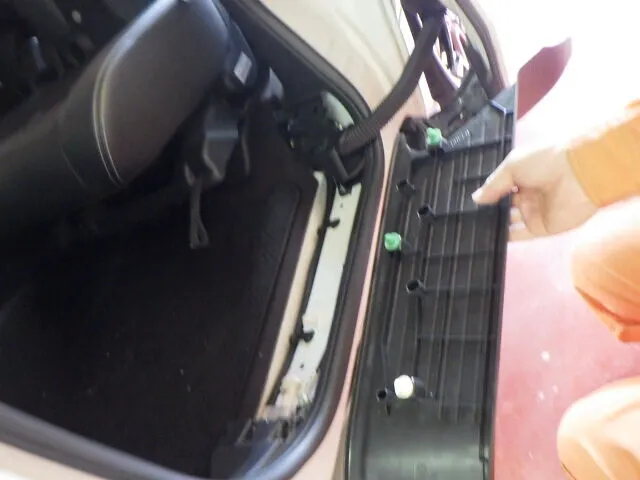

リアバンパーやレールカバー・・ワイヤーやハーネスなど・・接続部を外します

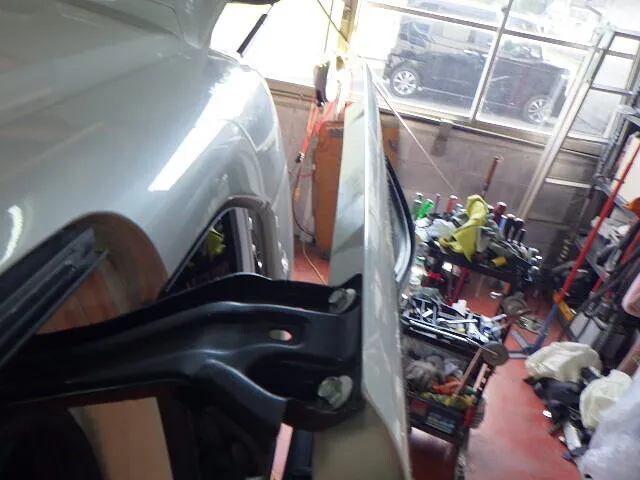

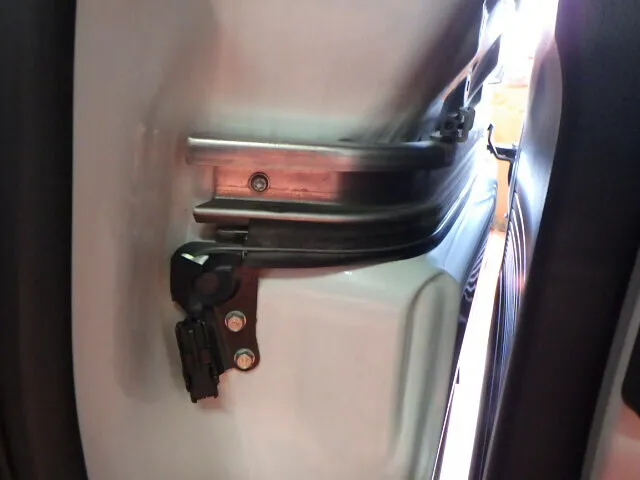

ルーフ側のローラーステーは・・ボルトを緩めておくとドアを抜き易くなりますよ

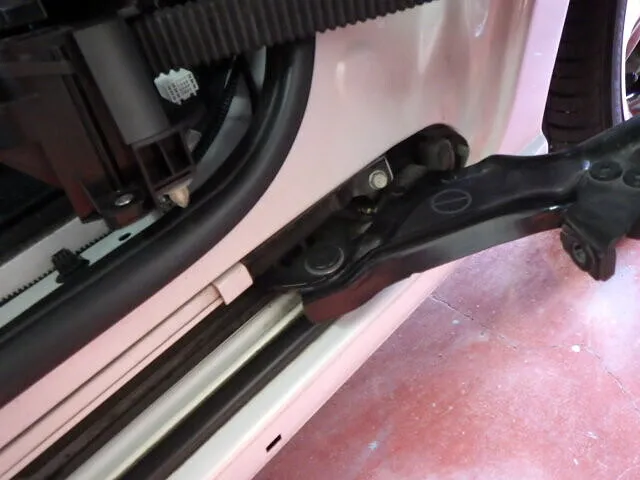

車体から外れたリアローラーステーは・・車体と接触するので保護しましょう

そしたら・・最低２人・・出来れば３人で抱えて外しましょう

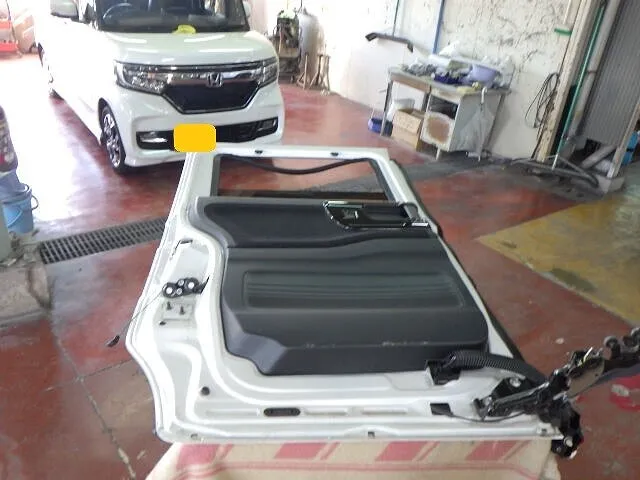

スライドドア単体にします

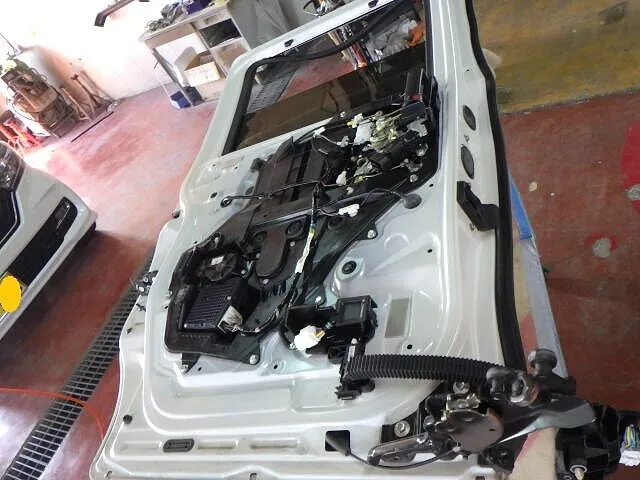

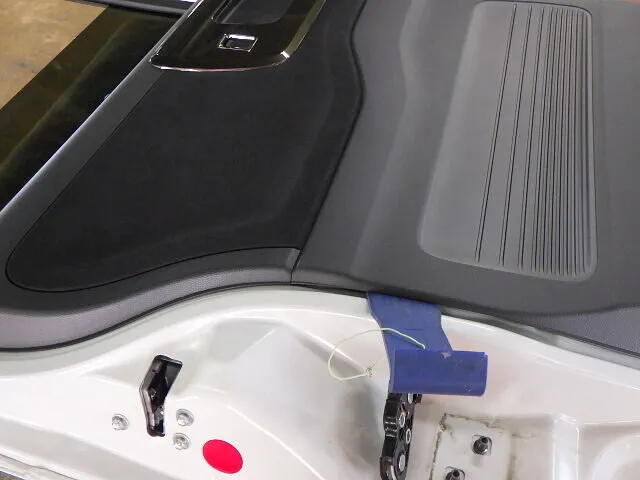

内装にはビスなどは無く・・クリップで固定されてるだけです

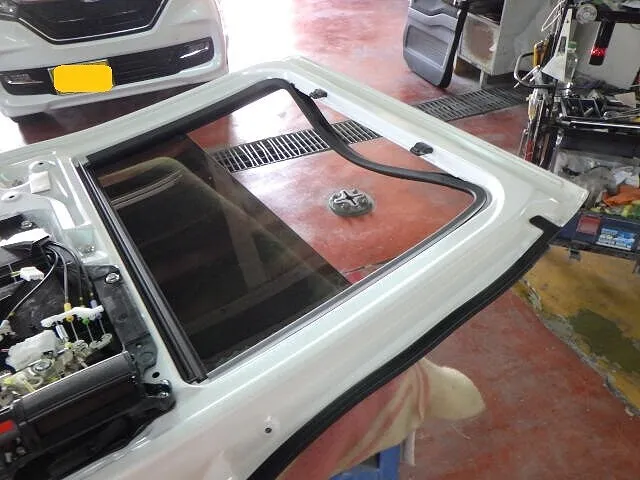

内装が外れたら・・ガラスランのゴムを引き抜きましょう

ガラスを外します

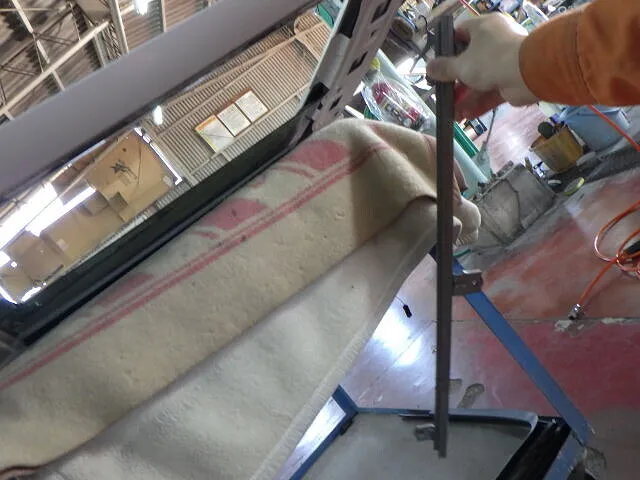

インナー水切りモールとリア側のガラスレールを外します

ホールカバーを外し・・ガラス固定ボルトを外します

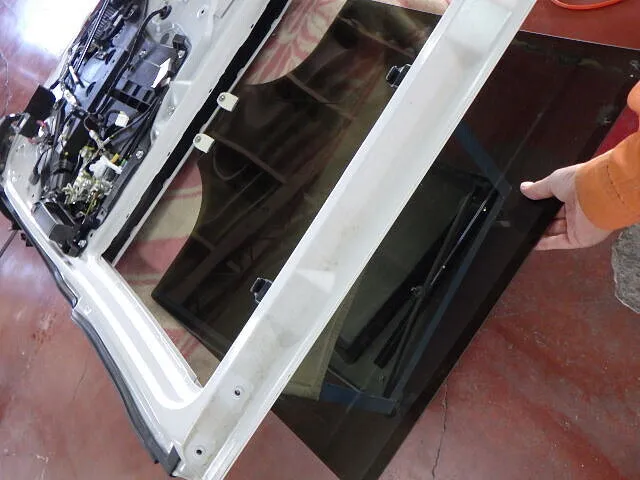

そして丁寧にガラスを抜き取ります

樹脂インナーパネルを壊さない為に・・

この樹脂製インナーパネルにはトラップが仕掛けてあります

それは・・自動破損装置です！！

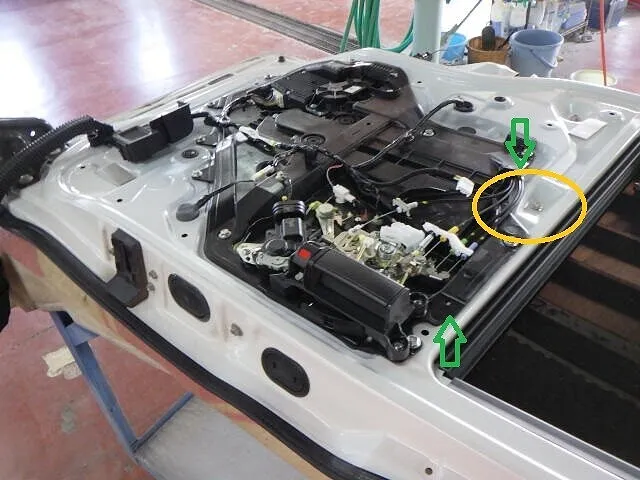

具体的には・・パワーウインドウワイヤーのテンションが強すぎて・・ドアの鉄板からインナーパネルを外すと・・樹脂インナーパネルだけの強度ではワイヤーのテンションに耐え切れず・・右の写真の黄色○部分が折れて破損するのです！

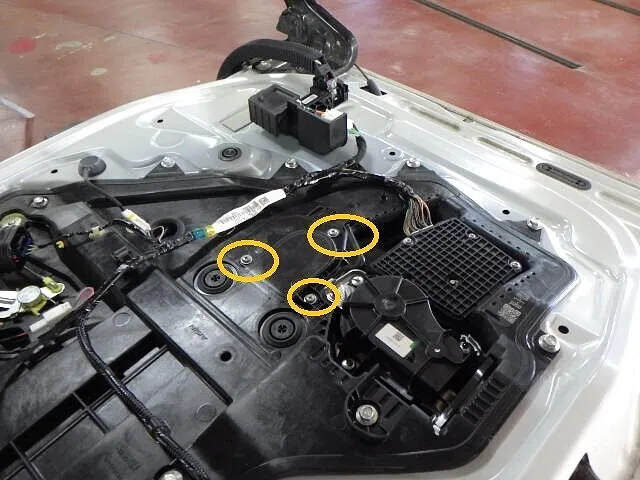

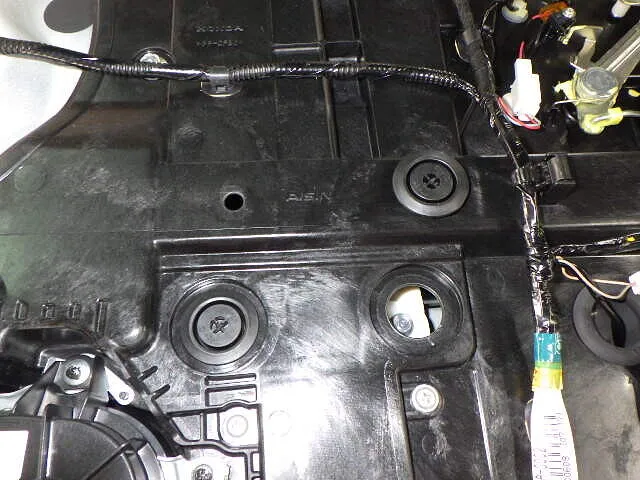

なので・・この段階でパワーウインドウモーターの固定ボルト３か所（左の写真の○部分）を外しておく事で・・ワイヤーのテンションを抜く事で・・破損を防げます

今回は・・緑矢印の位置決めボッチを抜く為にインナーパネルパネルを動かしたら・・あっさり折れてました・・（チーン・・）

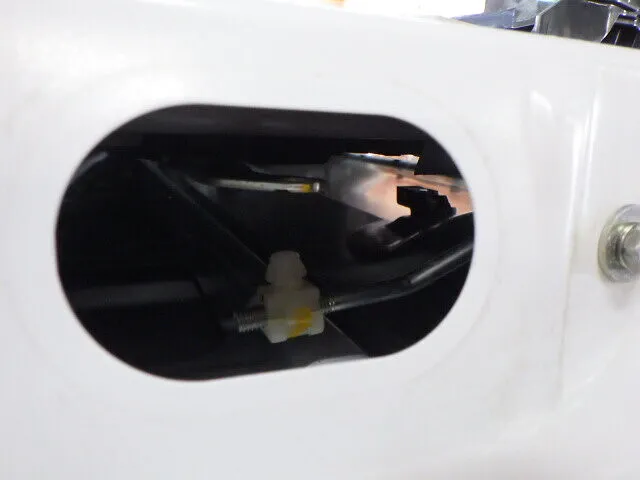

そのままだとリンクが引っかかります

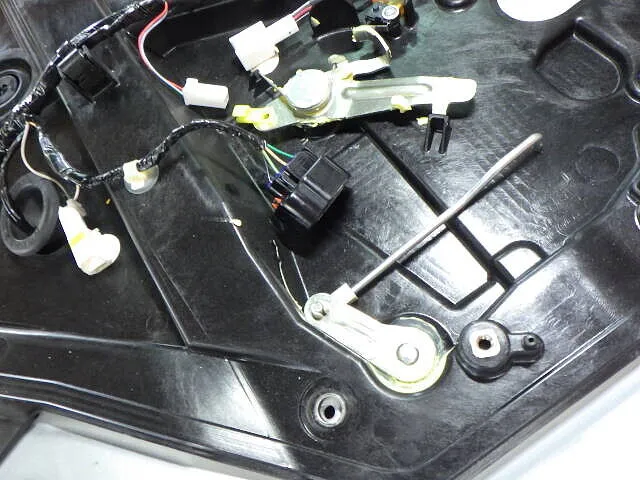

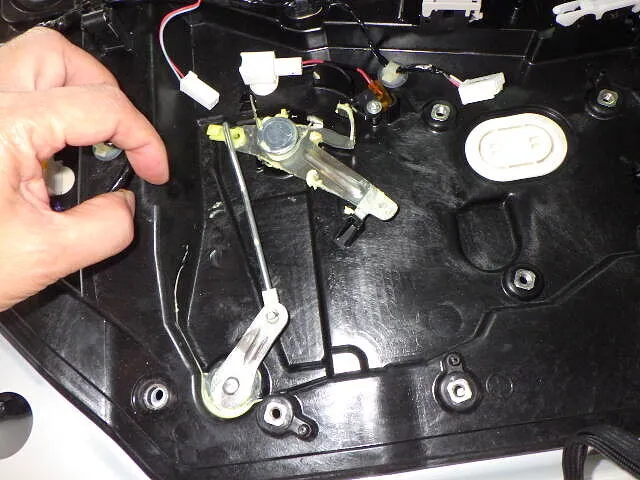

インナーパネルを外す時に外すのは・・ガラスと写真のアウターハンドルリンクです

インナーハンドルASSYを外して・・リンクを一番右の写真の位置にすれば引っかかりませんよ

ちなみに・・パワースライドドアモーターは・・インナーパネルごと外れますので・・そのままで大丈夫です

（分解前の写真流用で済みません）

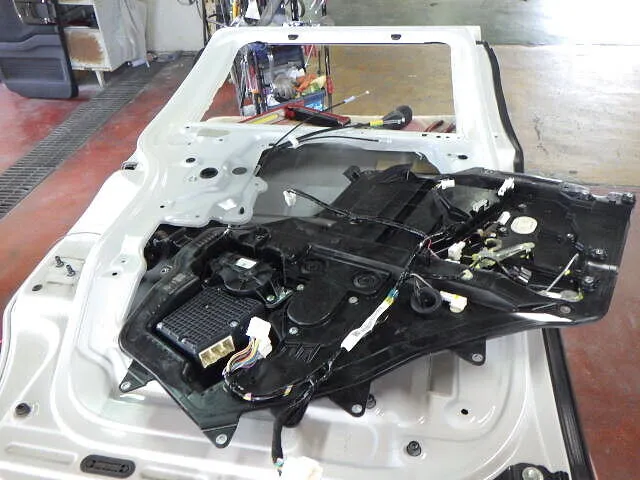

インナーパネルを外します

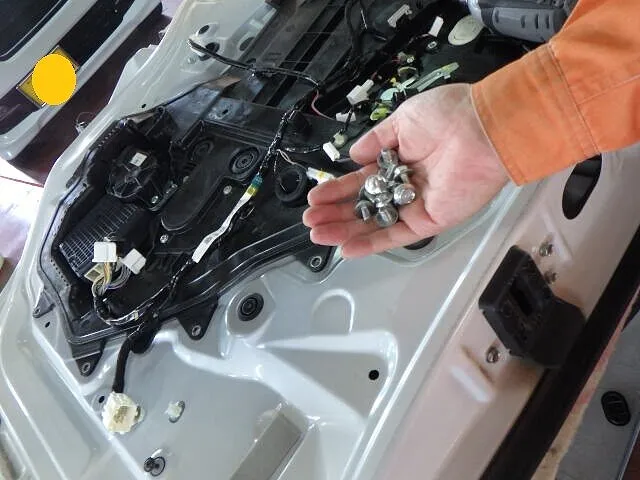

インナーパネルを固定している大量のM6ボルトを全て外します

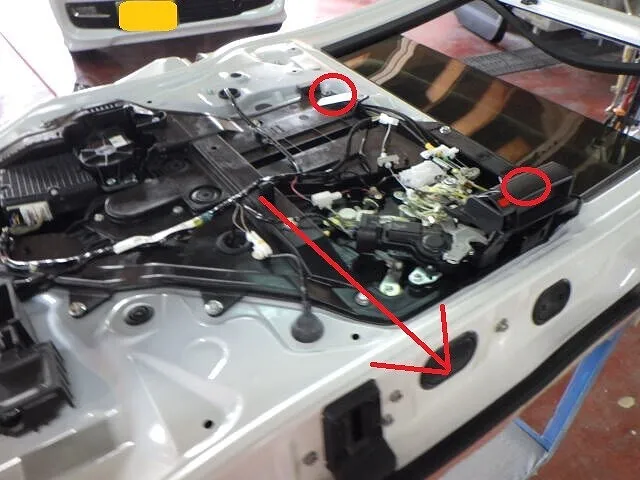

赤丸の位置に突起があるので・・それを抜きつつ・・車体前側にスライドさせる様にインナーパネルを外します

インナーパネルは壊れやすいので要注意

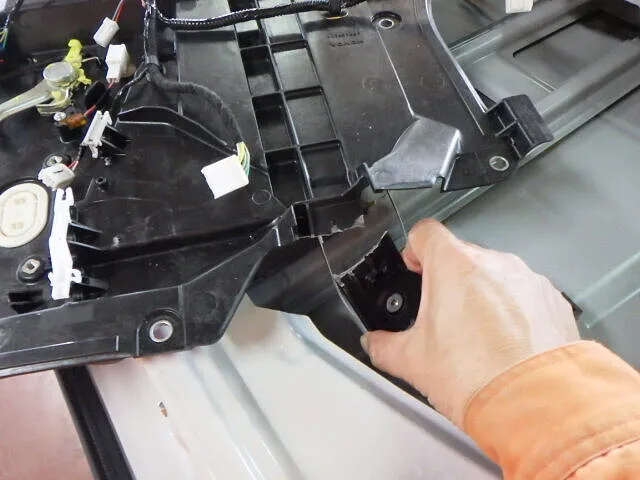

ワイヤーのテンションを抜かないと・・右の写真の様にインナーパネルが破損しますよ

でも・・結局取り付け時には・・テンションを掛けるので破損の危機に直面します

その為に・・最初にガラスを僅かに上げてテンションを減らしたのです

まあ・・思い切って・・邪魔な位置決めの突起を切り落とすと・・組み易くなります
（改造になるので推奨はしませんが・・大量のボルトで位置は勝手に決まります）

正直・・この部分の強度が弱すぎて・・構造的問題だと思いますが・・・

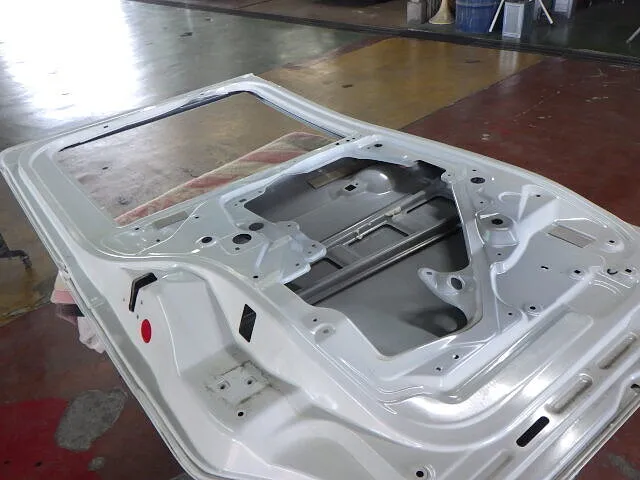

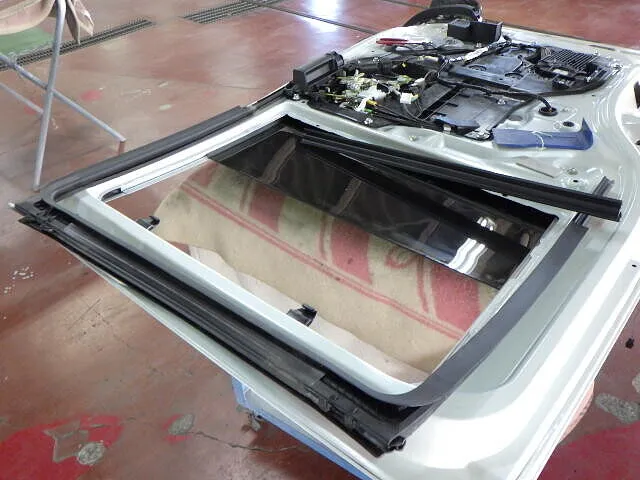

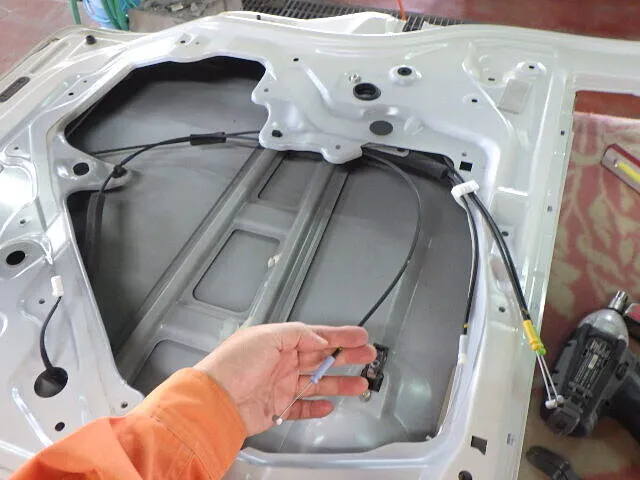

スライドドア分解完了です

まあ・・残りの部品の分解は難しくありませんので割愛です

特に最近・・２代目N-BOXのスライドドアガラスの故障が多いので要注意です

パワーウインドウの修理の際も・・思い切ってドアを外すと作業性は良くなりますよ

でも・・このインナーパネルは欠陥品ですが・・・・　　　　　　SK
