皆さんお元気ですか?バッチリ!カトシンです。
本日はC26セレナで頻発してる・・スライドドアハンドル破損・・事例です。
スライドドアのアウタードアハンドルがグラグラになり・・。
外側からは開けれない・・状態です。
内側からは・・ちゃんと開きます。

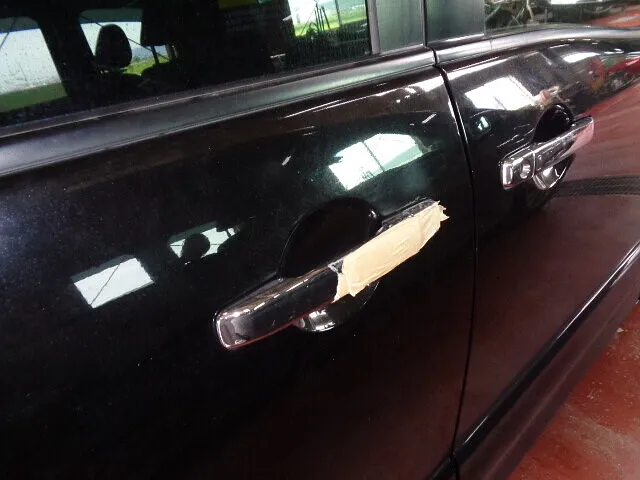

お客様が・・ドアハンドルが脱落しない様に・・ガムテープで貼り付けてる状態です。
修理方法は・・新品のアウタードアハンドルに交換する・・以外にはありません。
ドアハンドルで・・極端に負荷が掛かる部分が破損するので・・小手先の修理で何とかなる問題ではありません。
修理しても・・再び折れてしまうでしょう・・。
新品部品がベストです。

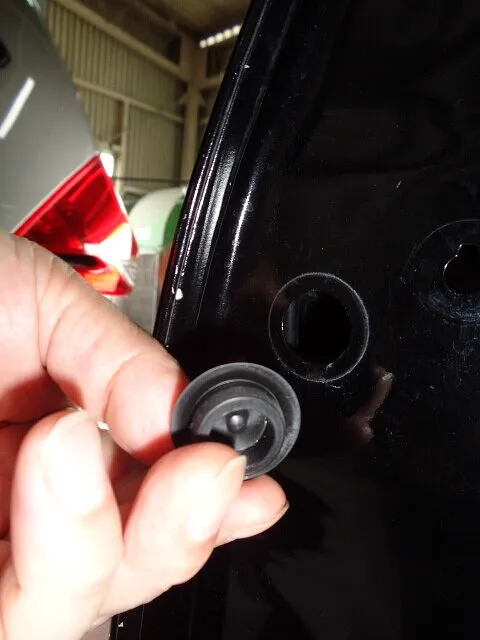

スライドドアの内側にある・・ふたを外します。
この奥には・・ドアハンドル固定用ボルトが隠されてます。
トルクスの30番の工具を使えば・・写真の様にカバーが外れます。

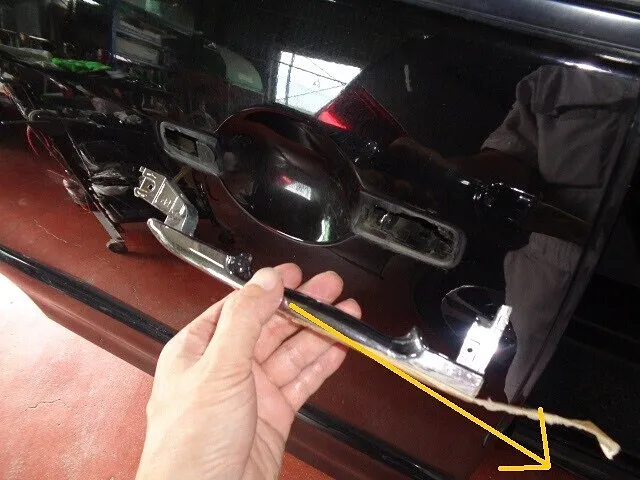

カバーが外れたら・・スライドドアハンドルを矢印方向・・車体前方に強く引きます。

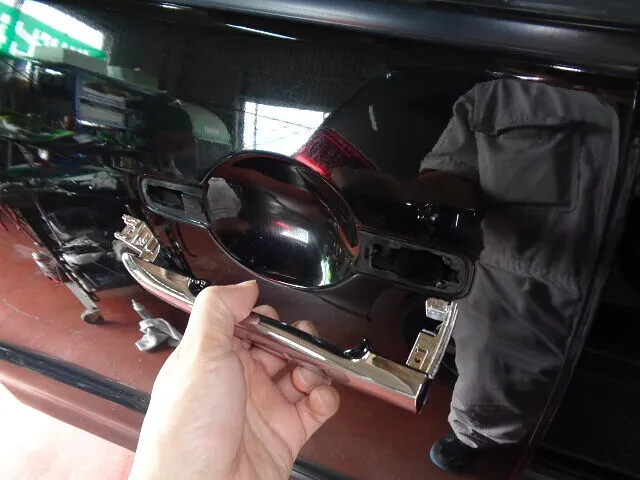

すると・・ドアハンドル前方の固定が外れて・・ドアハンドルが外れます。

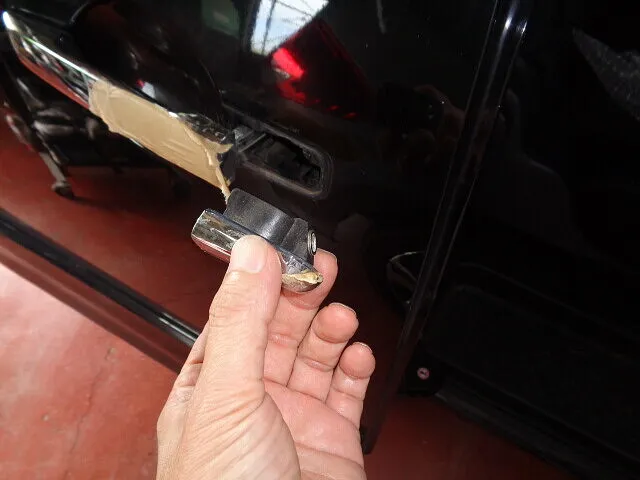

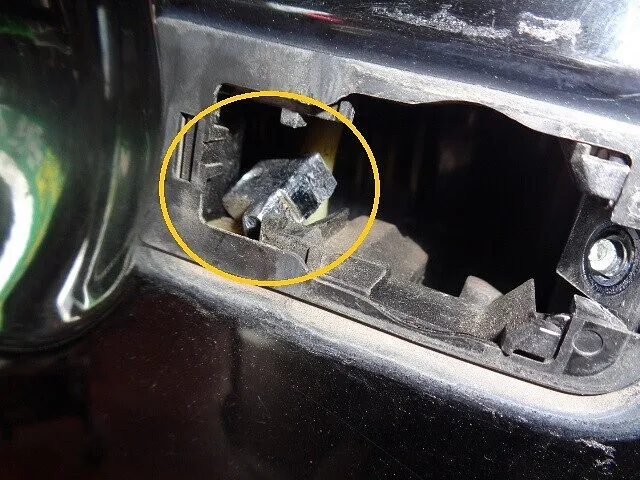

壊れたドアハンドルの欠片を回収します。
今回は運が良く・・破片がすぐに回収出来ました。
運が悪いと・・欠片がドアの内部に落ちてしまい・・回収は困難です。
最悪・・回収しなくても大した問題は出ませんが・・欠片が動いてカタカタ音が出る可能性があります。
その時は・・スライドドアを外して・・ドアを分解して・・ドアを逆さまにして排出するしかありません。
それ・・物凄い大仕事なので・・大変です。

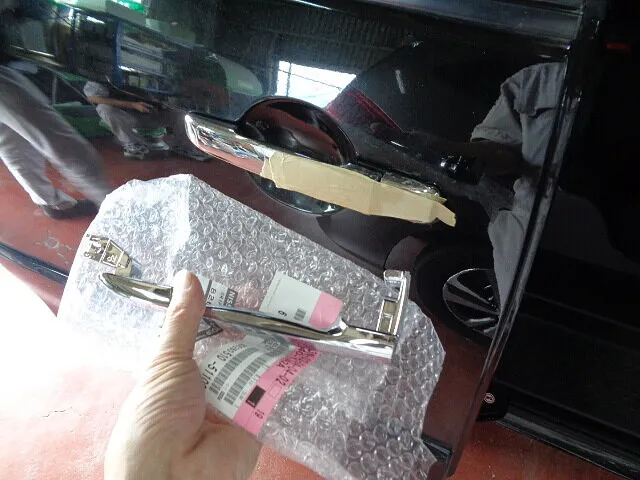

新品のドアハンドルを装着します。
ドアハンドルの先っぽから入れて・・スライドしてはめ込みます。
意外と硬い・・ですね。

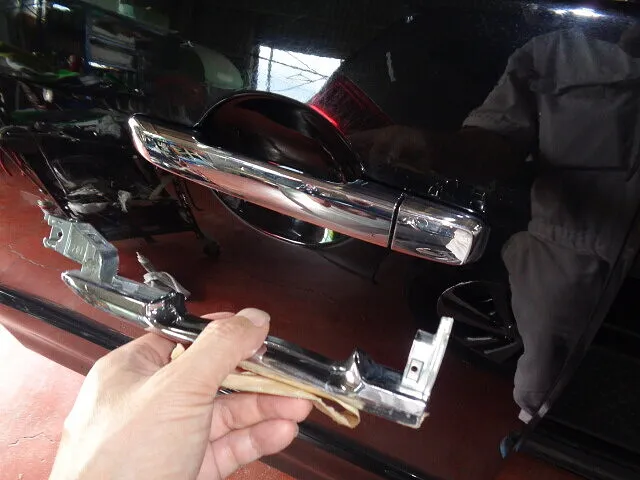

カバーを戻せば・・交換作業完了です。

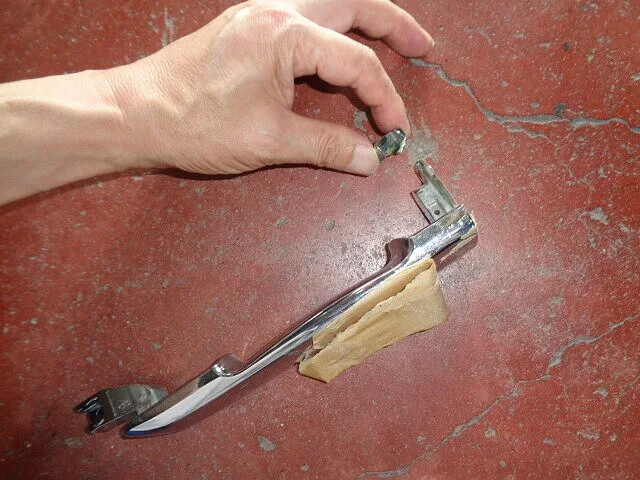

このドアハンドルは・・構造的弱点を抱えてます。
破損してる部分にハンドルを引く全ての負荷が掛かる点です。
まあ・・そのシンプルな構造故に・・はめ込み易いメリットもありますけど・・。
トヨタ車などは・・別にレールがあり・・オーバーランを防ぐ構造になってます。
お陰で・・はめ込み時は苦労しますが・・この様な破損事例は殆どありません。
まあ・・電動パワースライドドアなら・・ドアハンドルを頑張って引っ張る必要が無いので・・壊れないでしょう。
今回のドアも・・手動ドア・・でしたので・・仕方ないです。
C26セレナの手動スライドドアハンドルは・・消耗品と考えましょう。 SK
