N-VANホンダ純正ドライブレコーダーのリアカメラを外したい

 ホンダ純正ドライブレコーダー リアカメラの外し方

皆さんお元気ですか?バッチリ!カトシンです。

今回はホンダ純正ディーラーオプションのドライブレコーダーのリアカメラ外し方を紹介します。

型式は・・DRH204VDのオプションリアカメラ・・となります。


はい・・ぶっちゃけ・・リアカメラは1本モノで・・中継コネクターはありません。

インパネにあるドラレコ本体のコネクターを外し・・バックドアまで引き抜く必要があります。


正式な取り付けマニュアルは読んでませんが・・このリアカメラ・・ナビ裏やメーター裏を通過してるので・・外すのは難儀な作業となります。

特に板金などでバックドアを交換する際は・・リアカメラ脱着工賃を頂かないと・・とてもサービスレベルで終わる代物ではありませんよ。

あと・・ナビ本体を外す必要があるので・・セキュリティーコードの確認も必須です。

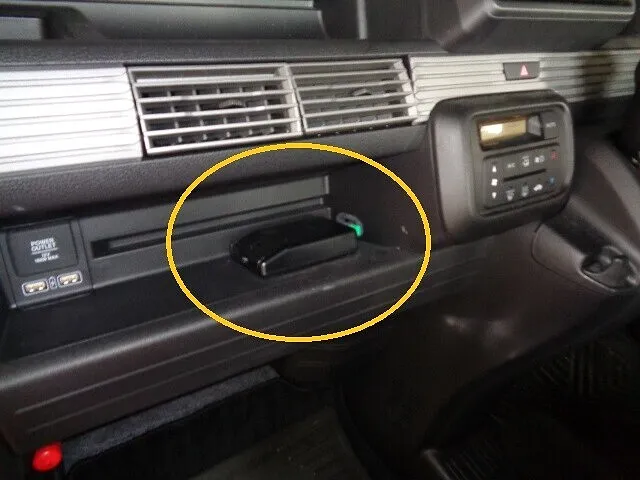

 ドライブレコーダー本体を外します

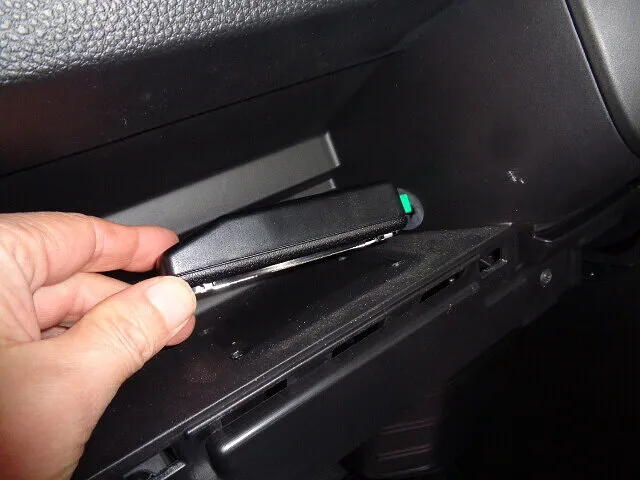

基本的に・・ドラレコ本体のリアカメラコネクターを外し・・順番に外していくしか・・ありません。

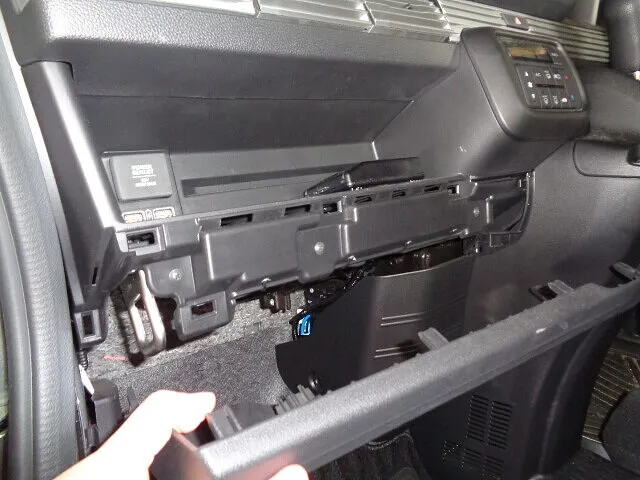

先ずは・・写真のパネルを外しましょう・・引き抜くだけです。

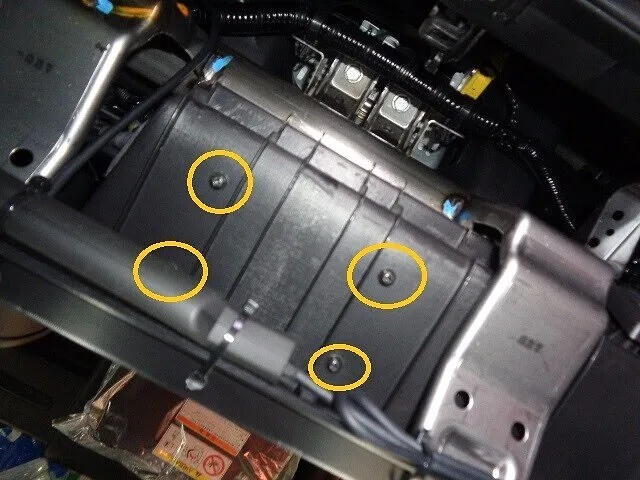

 ボルト4本で貫通固定となります

このドラレコ・・両面テープでは無く・・ボルト4本で固定されてます!

取りつける作業も・・大変でしょうね・・。

取り付け工賃¥25000以上なのは・・伊達じゃない・・からね。

 エアコン操作パネルを外します

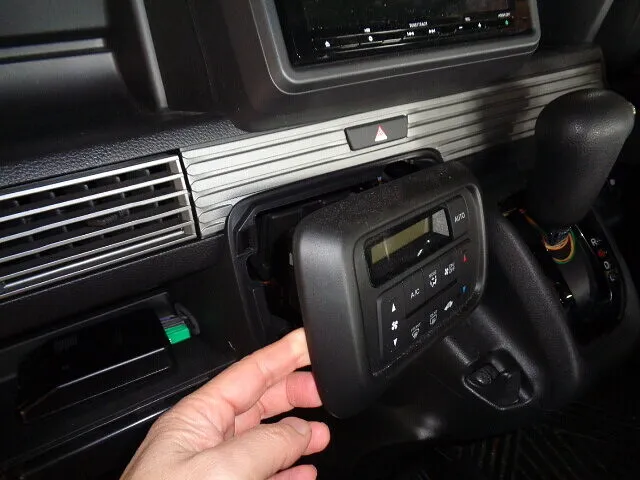

エアコン操作パネルを外します。

引き抜くだけです。

 内装パネルを外していきます

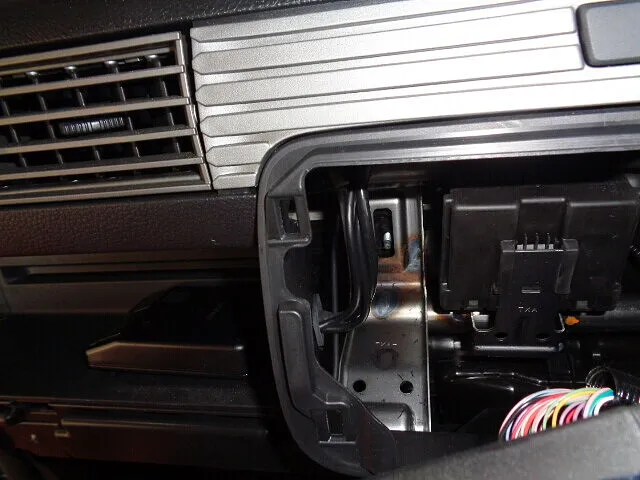

ナビの枠を外します、手前に引き抜くのですが・・硬いですよ。

左下に切り欠きがあるので・・有効利用しましょう。

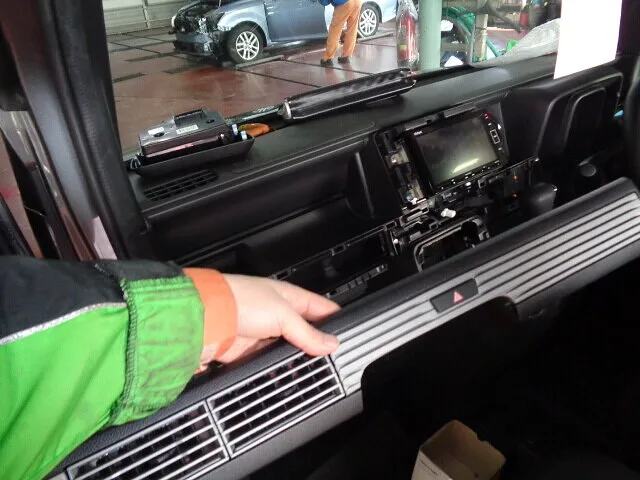

お次は横長のガーニッシュも外します・・引き抜くだけです。

 配線はナビゲーションの裏を走ります

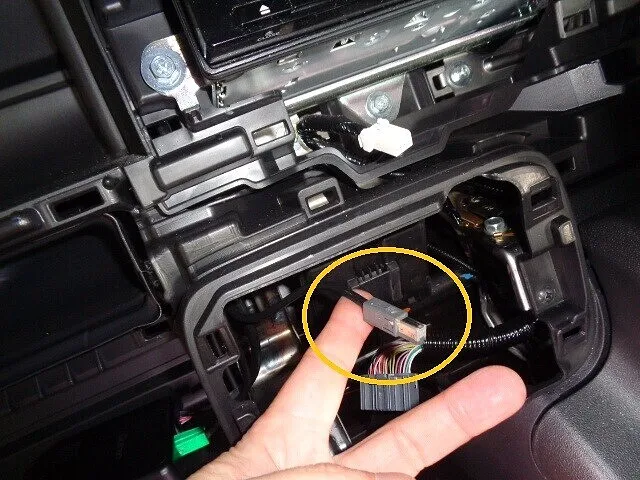

ドラレコのリアカメラのコネクターは・・「グレー」です。

ミドリはフロントカメラになります。

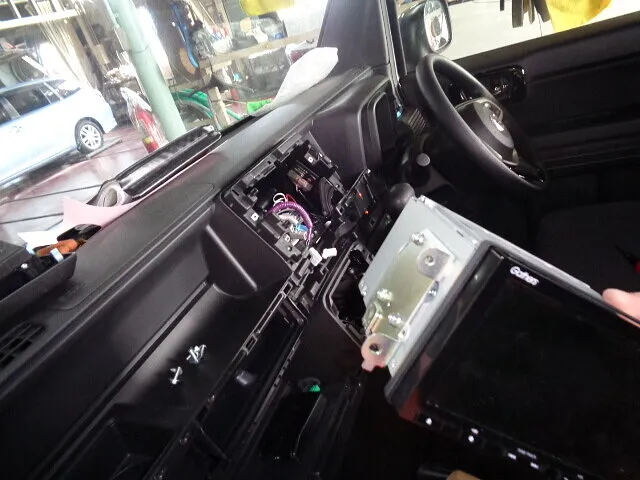

配線はナビの裏側を通過してるので・・ナビ本体を外します。

ナビのメインハーネスを外すので・・セキュリティーコードに注意です。


セキュリティーコードは4桁程の数字で・・設定してあると・・入力しないとナビは動きません。

もしも・・分からない場合はホンダディーラーに持ち込んで解除してもらう必要があります。

予め・・確認しておきましょう。

 小物入れとメーターガーニッシュを外します

ナビの裏で固定されてる・・リアカメラの配線を外したら・・メーター裏に向かってるのが分かります。

なので・・メーターを外しましょう。

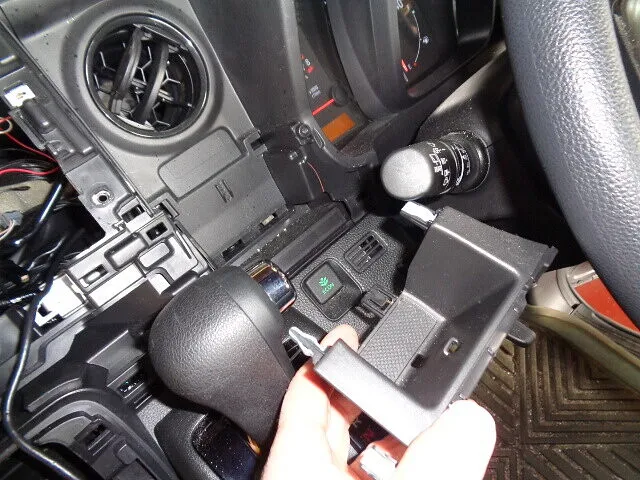

小物入れは硬いですが・・引き抜くだけです。

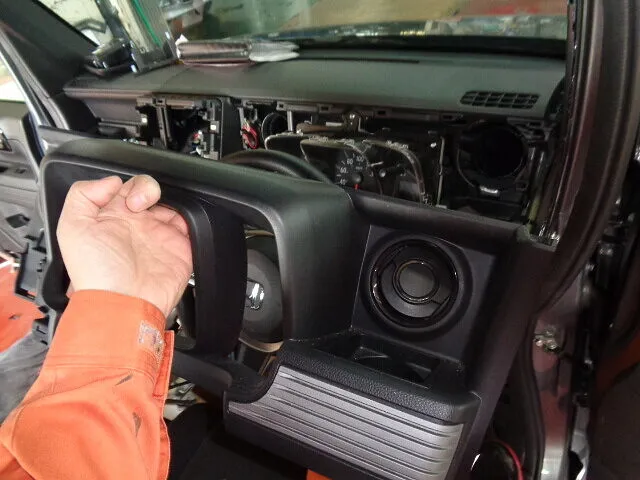

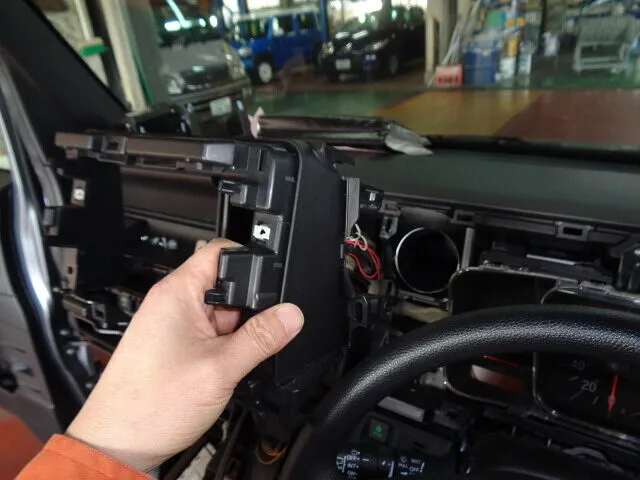

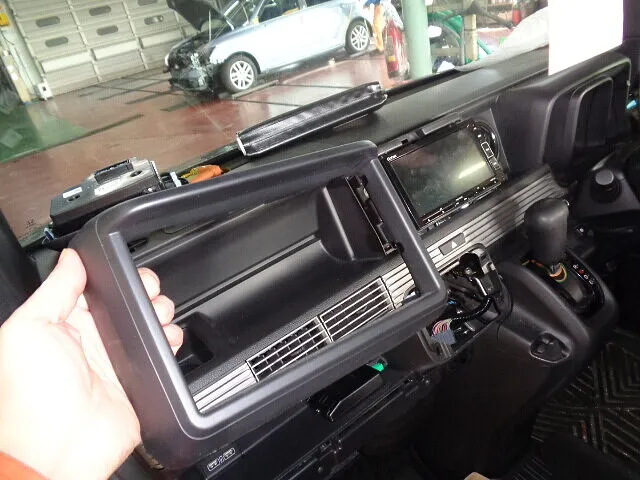

メーターガーニッシュも引き抜くだけですが・・ナビベースとの固定解除が厄介です。

 ナビ固定ベースとメーターASSYも外します

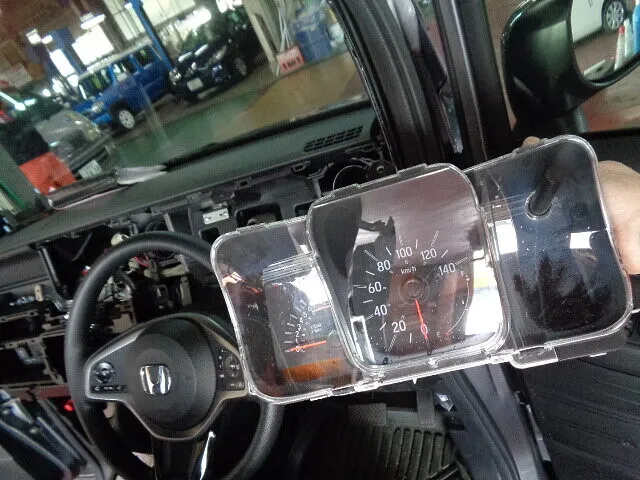

ナビ固定ベースと・・メーターを外します。

メーターの真裏に・・リアカメラの配線が通過してます。

フロントピラーガーニッシュ裏を通過して・・アクセルペダル付近に降りてます。

 スカッフプレートやクオーター内装を外します

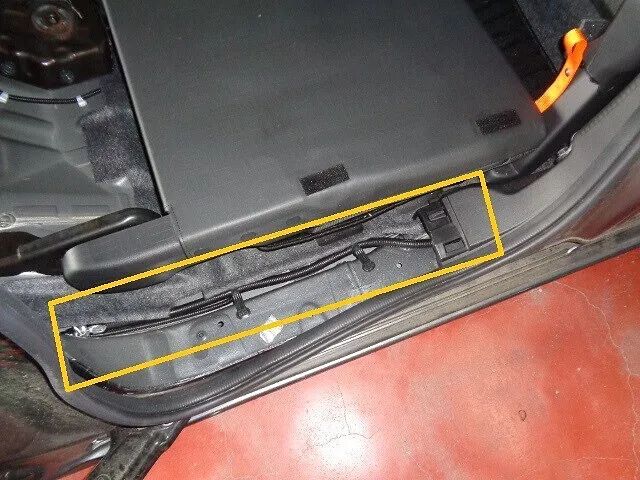

フロントのスカッフプレート外しは・・運転席の下駄ガーニッシュを外す必要があります。

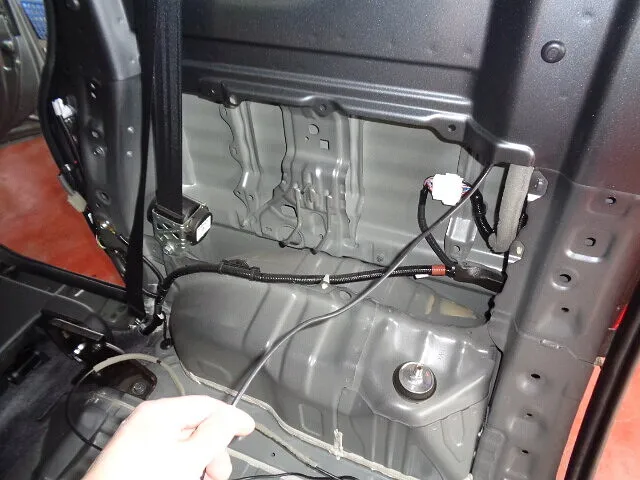

センターピラーやリアスカッフプレート・・クオータートリムと・・内装を連鎖的分解します。

バックドアに向かうハーネスと同じ位置で・・上に向かいます。


 ジャバラゴムを通過すれば・・ゴール?

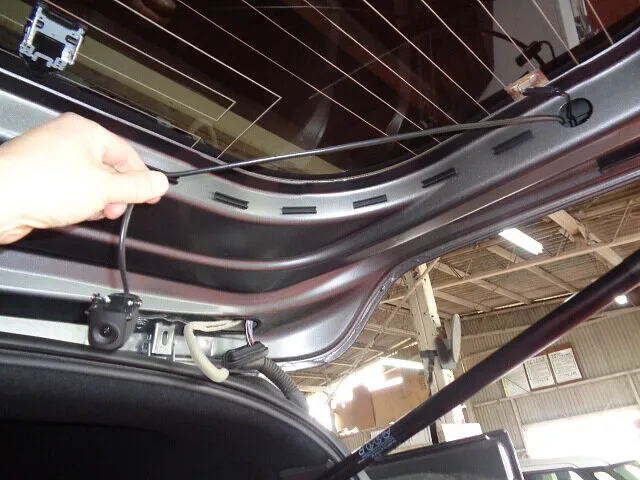

バックドアに繋がる・・ゴムジャバラを通過したら・・ゴールは近いです。

リアカメラのカバー(両面テープ付き!)を外し・・プラスネジでカメラを外します。


ジャバラなどで配線を抜く場合・・エアホースなどを連結させて・・引っかかりを防ぎましょう。

ハーネスを引っ張って・・途中で引っかかってしまったら・・困りますよ。


N-BOXやN-WGNも・・基本的に同じ取り付け方法となってます。

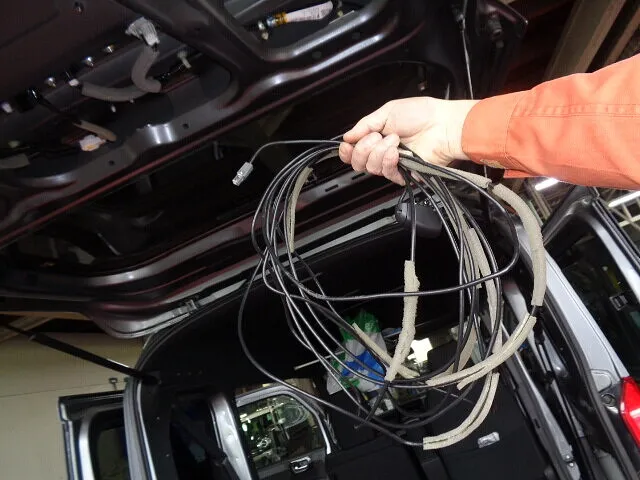

はい・・無事に外れましたね・・。

お疲れ様・・です。

まあ・・この後・・取り付け作業も控えてますけどね・・(爆)!   SK
