#ワゴンR ヒーターが効かない サーモスタット交換

 ヒーターが効きません!

皆さんお元気ですか?バッチリ!カトシンです。

車の冷房暖房は・・・非常に有難い装備です。

筆者はバイク乗りでもあるので・・・良く分かります。

夏は・・・走ってる限り・・・何とか風が冷やしてくれます。

しかし冬は・・・夏と違い・・・走行風はむしろ敵です。

正に・・体の芯から凍えます。


その状態で車を見ると・・・暖房で快適そうです。


しかし・・・そんな車の暖房が効かないと・・・不思議と
バイクより寒く感じるものです。

バイクと違い・・・ズボン4枚重ね・・上着6枚重ね・・
ホッカイロ装備など普通はしませんからね・・・。


今回は・・・そんな暖房の効かないワゴンRを修理いたします。

何キロも走行しても・・・殆ど暖かくならない状態です。

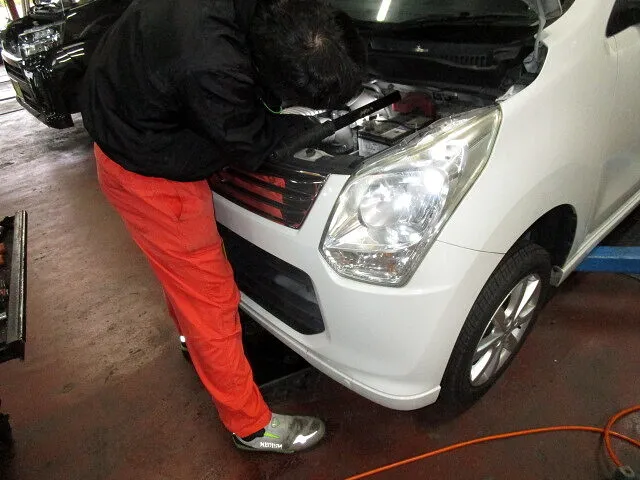

 点検します

ぶっちゃけ・・・暖房の故障はサーモスタットが故障
してるケースが殆どです。

しかし・・・先入観は危険なので・・ちゃんと点検します。

サーモスタットとは・・・冷却水の通り路を温度によって
行き先を替える装置です。

サーモスタットと電動ファンで・・・冷却水の温度管理を
行い・・オーバーヒートを防止してます。

同時に冷えすぎも防げます。


診断は冷えてる状態から・・各部ホースの温度で診断します。

冷却水が、ちゃんと入ってるのを確認後・・・。

室内に入るホース温度とラジエーターに向かうホース
温度を比較する事で・・・サーモスタットの状態を
確認するのです。

冷却水が冷えてる状態だと・・・ラジエーターには冷却水が
循環しないのが正常です。

しかし・・・このワゴンRはどちらも同じ様に温度が上昇
してるので・・・サーモスタットが悪いのです。

この様に・・・故障診断をするのです。

 サーモスタット交換が必要です

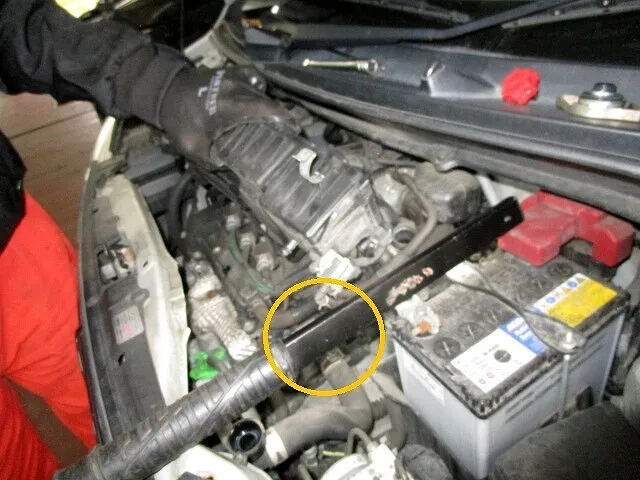

サーモスタットはこの位置にあるので分解を
進めます。

先ずは冷却水を抜くところからです。

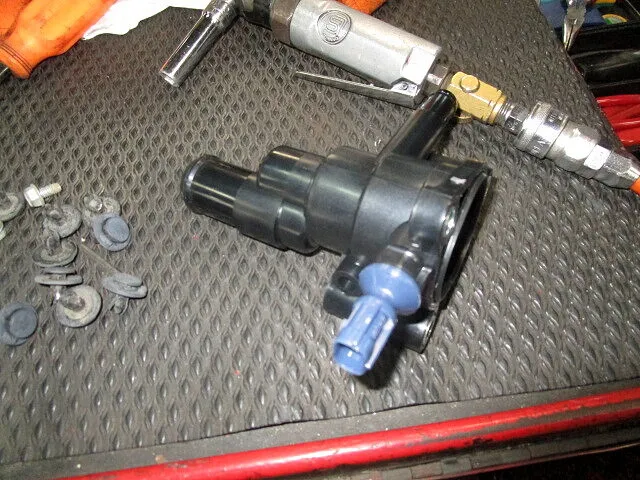

 新品が届きました

新品のサーモスタットです。

樹脂ハウジングと一体化してるので・・・昔の様な
円盤状ではありません。

水温センサーも一体のASSY部品です。


右側がエンジン側で・・右上の細い管がヒーターに
向かい・・左上の太い管がラジエーターに通じます。

この経路を制御して・・水温管理してるのです。

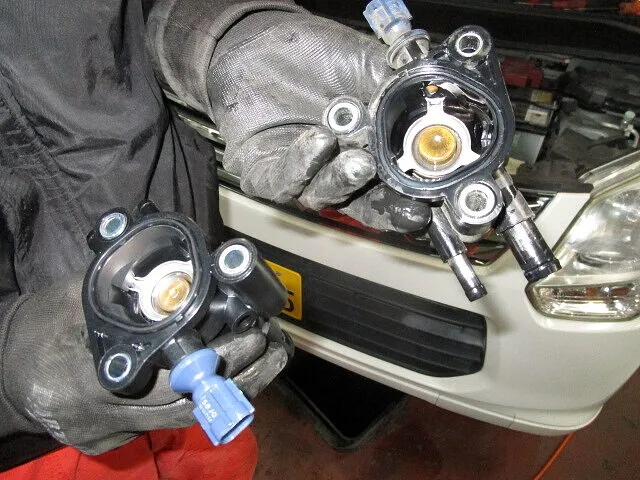

 バルブが開きっぱなしです

新旧の部品比較です。

分かりにくいですが・・中心の黄色いバルブが古い
方は開きっぱなしになってます。

このせいで・・・常にラジエーターに冷却水が行ってしまい
・・冷却水が冷えすぎるのがヒーターが効かない原因です。

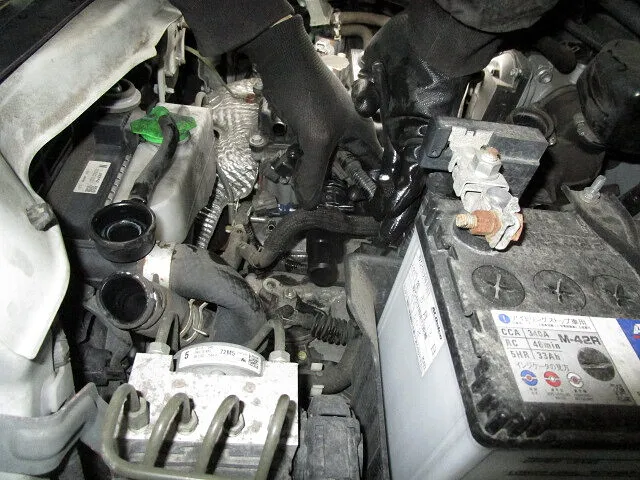

 組付けます

パッキンを新品にして・・組付けます。

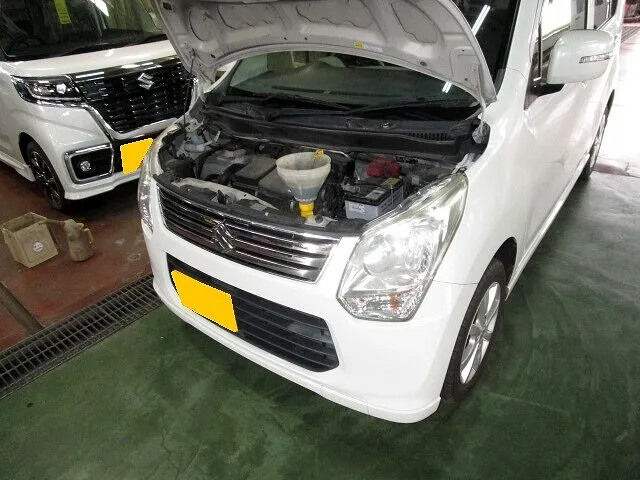

 冷却水を充填します

冷却水を充填してエア抜きを行います。

エンジン始動して間もなく・・暖かい風が出てきたので
修理は成功ですね。

電動ファンが回るのを待って・・エンジンOFFです。

すると・・・体積が減少した冷却水が・・どんどん内部に
吸い込まれていきます。

冷却水が冷えたらラジエーターキャップをして・・・
リザーブタンクの調整を行い完成です。

試運転でも暖房は良好でした。

これで・・・真冬でも安心ですね。


最近のエンジンは燃費向上の為・・熱効率が上がってます。

要は・・・エンジンが熱くなりにくいのです。

すると・・・当然、冷却水の温度も上がりにくいのです。

エア抜き時・・ラジエーターファンが回るまでの時間が
昔に比べて随分長くなった事で実感してます。


なので・・・厳密には・・・昔に比べてヒーターが効くまでの
時間が遅くなってるのでしょう。

ヒーターはエンジンの熱を利用してますからね。


また・・・冷寒地仕様車は・・・追加で電気ヒーターも内蔵
してます・・・PCTヒーターですね。

外気温が氷点下数十度だと・・・ヒーターに回す余熱も
足りなくなるのでしょう。

燃費が上がったら・・・追加ヒーターが必要だなんて・・・
矛盾してますが・・・仕方の無いことですね。

ちなみに・・・PTCヒーターはAUTOでは作動しない様です。

作動させるには外気温10度以下で・・風量がマニュアル設定が
条件のようですね・・・。             SK
