#L275Sミラに・・社外バックカメラ取り付け バックドアにです

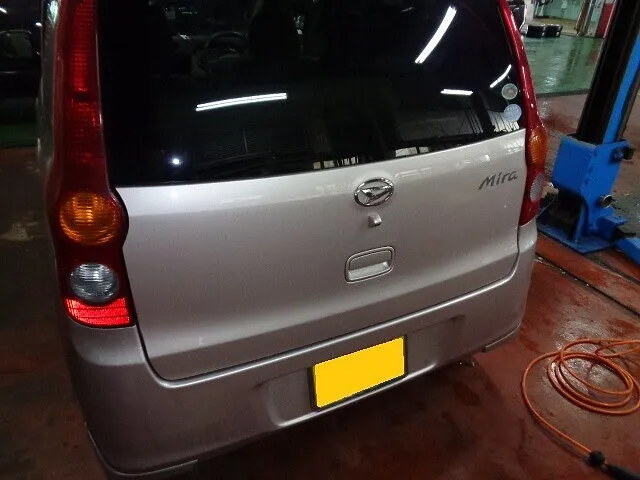

 バックカメラの取り付け位置

皆さんお元気ですか?バッチリ!カトシンです。

今回はL275Sミラにナビとバックカメラの取り付けですが・・目的はナビでは無く・・バックカメラです。

後退時に障害物があり・・ビックリしたので・・バックカメラが欲しい・・要望です。


問題は・・L275Sミラにはバックドアガーニッシュが無い点です。

おまけのバックカメラなら・・ナンバーの辺りでも十分ですが・・。

今回の目的はバックカメラなので・・比較的高い位置に取り付けて・・視界を広くしたいです。

ナンバー共締めタイプ

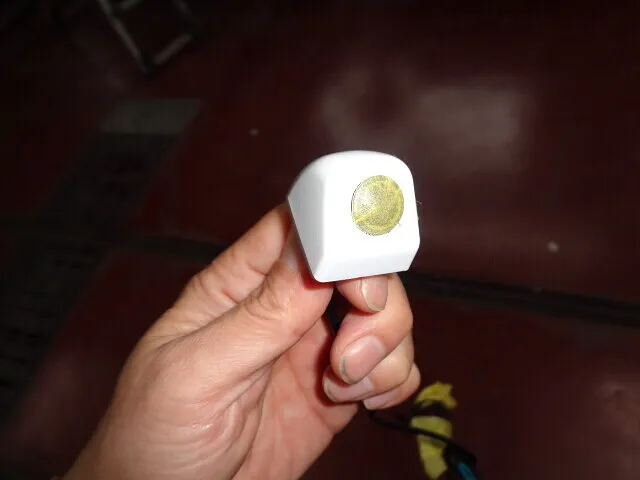

レンズ部をマスキングします

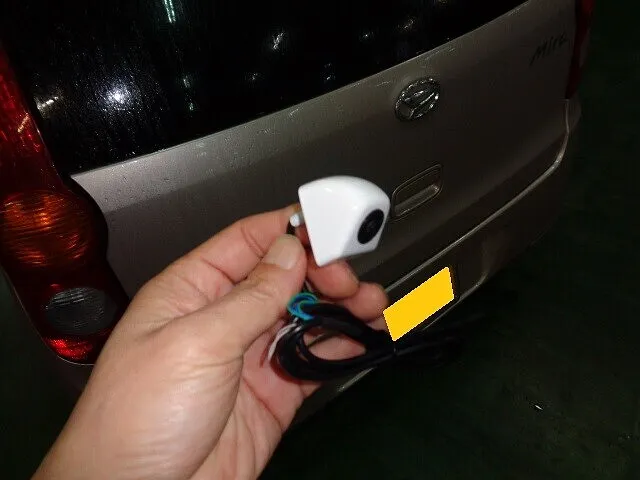

 ナンバーボルト穴を使うタイプです

今回用意したのは・・ナンバーを取り付けるボルト穴を利用するカメラです。

一般的な社外カメラ+カバーより・・小型化出来ます。


しかし・・ナンバー用なので・・白色や黄色・黒色しかありません。

今回はローズピンクの車なので・・どの色でも目立ってしまいます。


なので・・白を用意して・・ボディー色で塗装します。

筆者は板金塗装屋兼メカニックなので・・塗装はお手の物です。


レンズをマスキング後・・ペーパーを当てて・・準備します。

一番難しい?のが固定方法を考える点です。

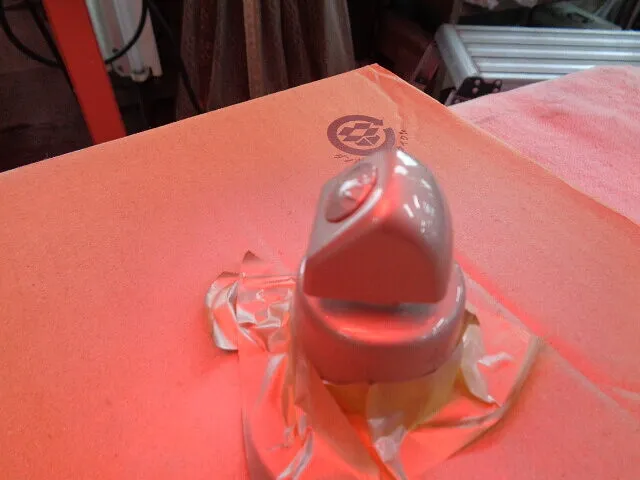

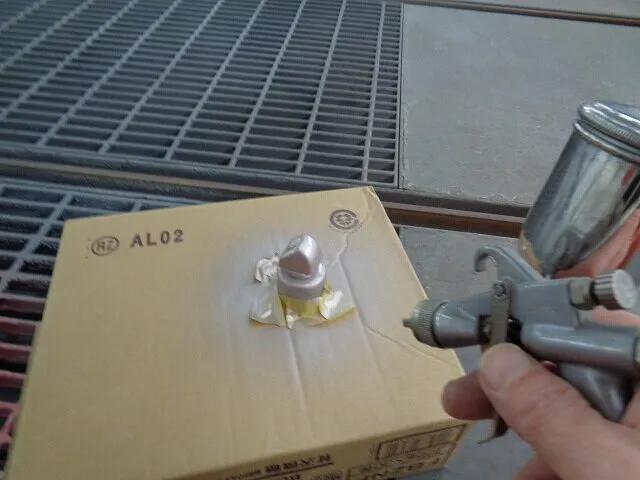

小型ガンで塗装

キレイに塗れましたね

 ボディー色で塗装します

配線に塗料が付着しない様に・・段ボールに納めます。

ジャンク品の円筒部品に・・カメラを浮かせる様に・・固定します。

内装クリップは中心部を押せば・・抜けます

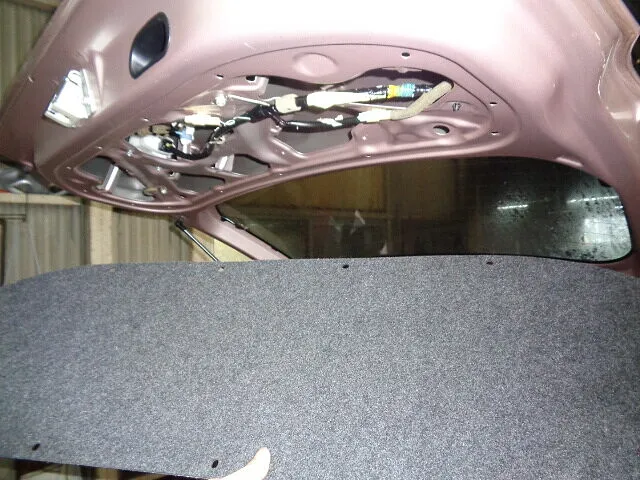

ボデーに傷が付かない様に・・外します

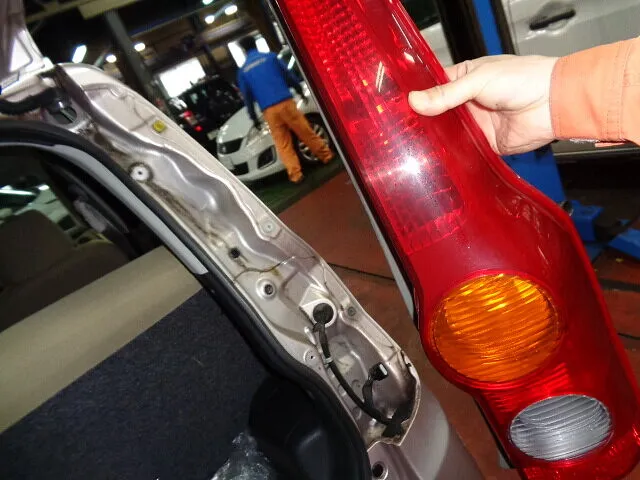

 配線の為に・・分解します

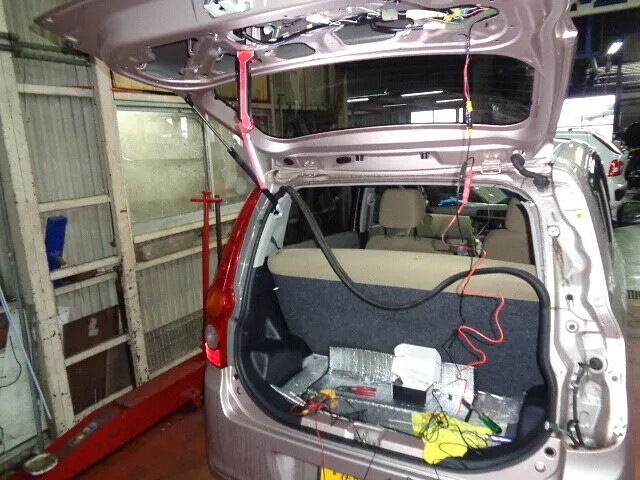

塗料の乾燥中に・・配線作業を行います。

その為に・・バックドアの内装や・・テールランプを外します。

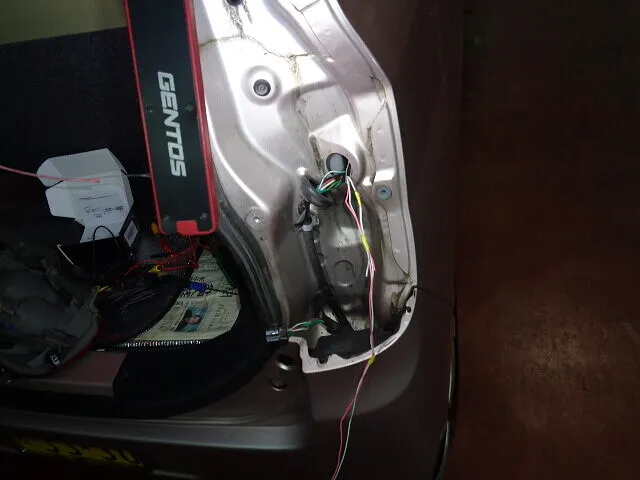

 電源とナビへの配線です

配線は・・後退灯から電源とアースを頂きます。

これで・・バックに入れた時だけ・・カメラの電源が入ります。


そのカメラの映像を・・ナビがあるフロント部まで・・這わせます。

配線は・・ボディー鉄板内部で完結させ・・テールランプを外しても・・配線を見せないのが・・コダワリです。


映像線も・・ちゃんとゴムジャバラ内を通します。

更に・・バックカメラコネクターの接続位置にも拘りです。

それは・・バックドア交換時の想定まで・・行う点です。


配線の接続位置が悪いと・・バックドア脱着時・・カメラ配線の引き直しが必要になります。

そうしたら・・時間が掛かるので・・別途工賃も必要になりますから・・。


何より・・板金作業する筆者が・・苦労するので・・(笑)・・先に手を打っておくのです。


ナビやカメラの取り付け専門業者には・・出てこない発想です。

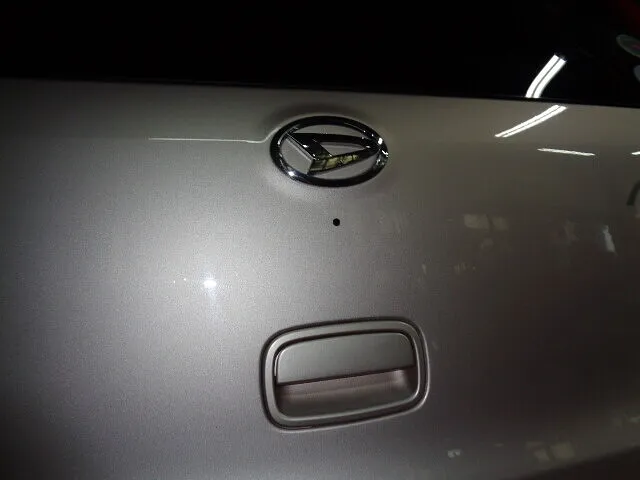

 取付穴を開けます

バックカメラは広角レンズなので・・純正カメラでも・・中央に付いてないケースも多いです。

まあ・・ガーニッシュに隠れるので・・大丈夫なのですが・・。


今回は・・その隠すガーニッシュはありません。

なので・・センターに付けたいです・・。

目的がバックカメラ画像なのと・・シンメトリーな美しい見た目を・・追求します。

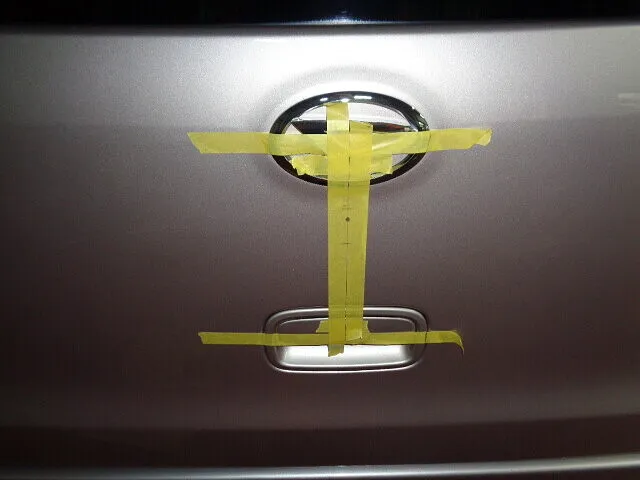

ドアハンドルとダイハツエンブレムから・・中央を出します。

そこに・・6.5ミリの穴を開けます。

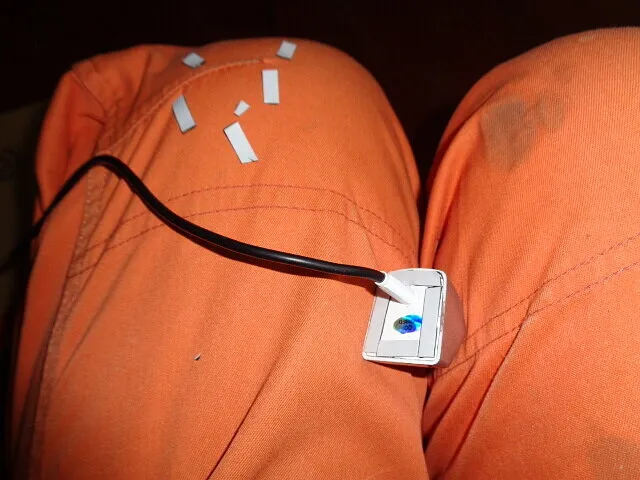

 両面テープで固定+防水です

防水と回り止め固定を兼ねた・・両面テープを追加します。

バックドアに直接カメラが当たると・・塗装が痛むので・・スペーサーの役割もあります。

スリーエムの5ミリ幅・・厚さ0.8ミリの両面テープを使います。


もう少し厚い・・1.2ミリ厚だと・・隙間が目立ってしまうでしょう。

両面テープの選定も・・重要です。

貼り方も・・雨水の流れを考慮してます。

裏から固定します

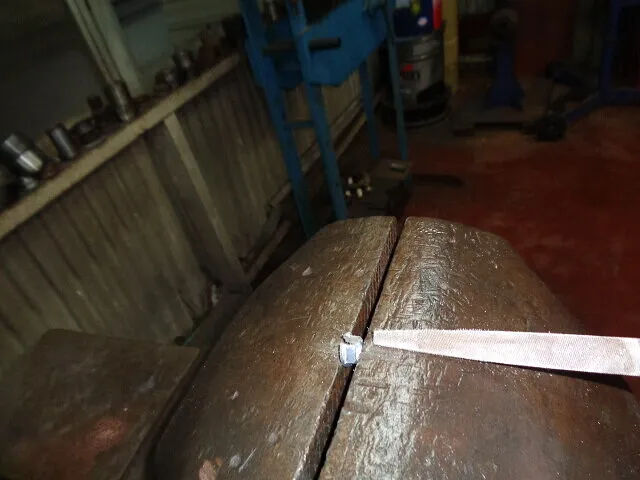

ナットの加工中

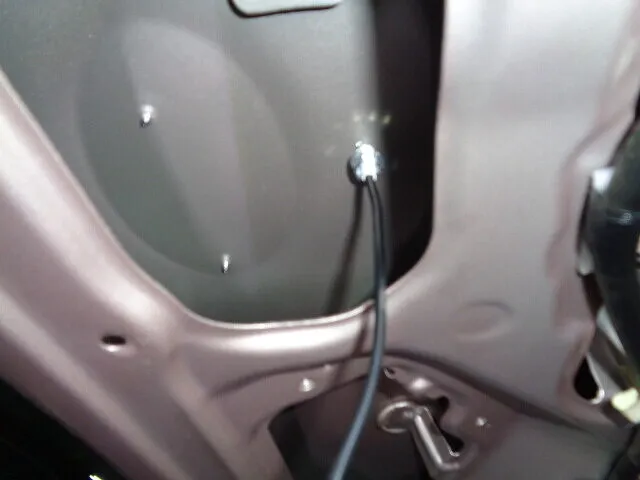

 裏からナットでも固定します

ナンバー用カメラなので・・カメラからボルトが生えてます。

付属のC型ナット(配線をかわせます)で固定します。


愚痴ですが・・付属のC型ナットは・・切り欠きが狭すぎて・・配線が入りません!

仕方ないので・・やすりで・・切り欠きを広げる作業も必要でした・・もう!

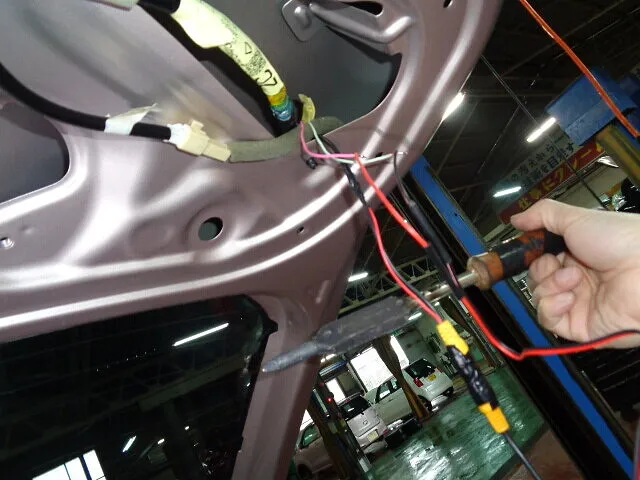

 半田ごてで・・確実に接続

カメラが付いたので・・配線を接続します。

カメラ電源は・・半田ごてで・・確実に固定します。

個人的に・・接続金具は・・信頼性が微妙なので・・半田が使える場所は・・ハンダで行ってます。


ピンケーブルも・・ビニールテープで・・外れ止めを行います。

 どうですか?スマートでしょ・・

はい・・非常にスマートに決まりましたね!

カメラがカバーに収まるタイプより・・小型で・・カッコイイです。


注意点は・・ナンバーの角度に近い角度のバックドアで無いと・・厳しい点です。

何せ・・一般的な社外カメラの様に・・角度調整は出来ませんから・・。

取り敢えず・・L275Sミラなら・・大丈夫ですよ。


ディーラーオプションのバックカメラで・・オフセットして付いてるケースがあります。

個人的には・・???なので・・この様にセンターに付けれるなら・・センターが良いと思います。

オフセットしてる理由が・・いまだに分かりません。     SK
