MH34SワゴンR ミラー格納出来ない!修理を試みますが・・

 モーター音が・・止まらない!

皆さんお元気ですか?バッチリ!カトシンです。

MH34S/44Sで多い故障に・・電動格納ミラーの故障があります。

電動格納が出来なくなり・・モーターが止まらなくなる現象です。


電動格納ミラーは・・全部セットでの部品供給なので・・丸ごと交換になります。

特に・・全周囲モニター付きだと・・カメラも付くので・・高価です。

なので・・何とか現物修理が出来ないか・・勝負してみます。

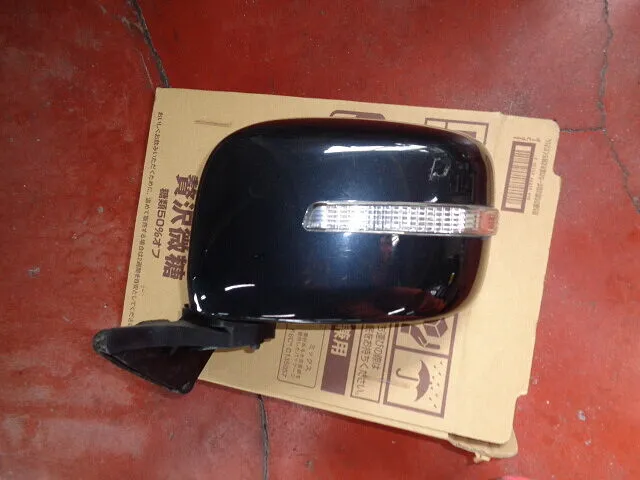

車体から・・外しました

戻すには、押し込めば入りますが・・硬いです

 ミラーを分解してみます

先ずは・・分解しないと・・始まりません。

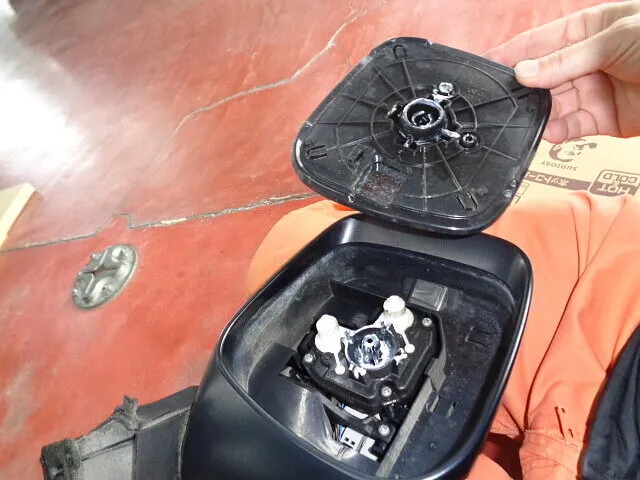

ミラー部分を・・隙間から指を入れ・・剥がします。

「バキ!」と大きな音がするので・・ビビりますね。

 色付きカバーを外します

ボデーカラーのカバーを外します。

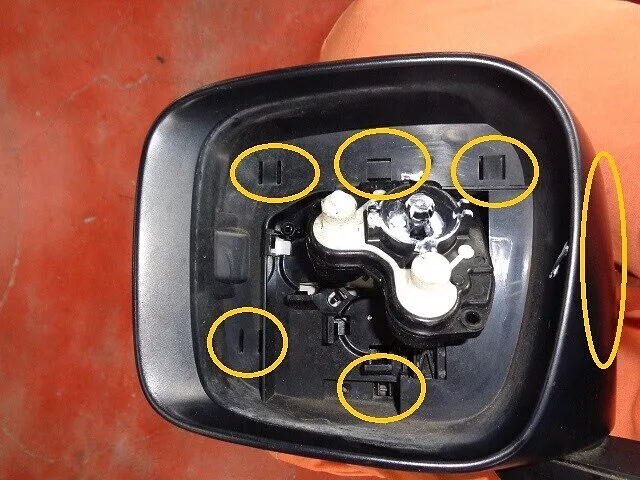

印の隙間から・・細いマイナスドライバーを差し込み・・爪を解除します。

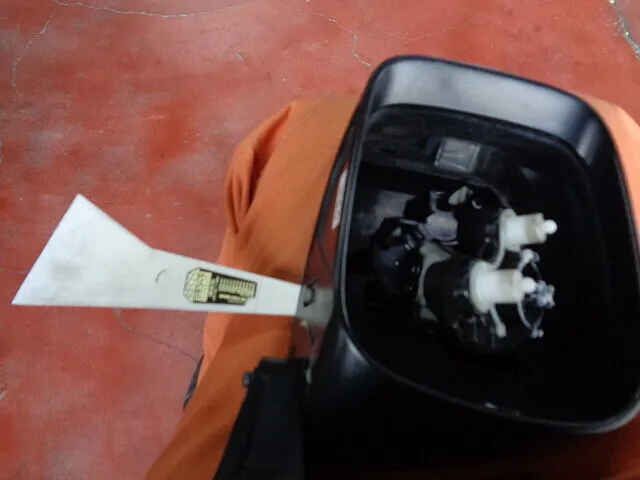

隙間が空いたら・・薄いヘラでも刺しておけば・・戻ってしまうのを防げます。

これが・・裏側の仕組みです

ウインカーも外します

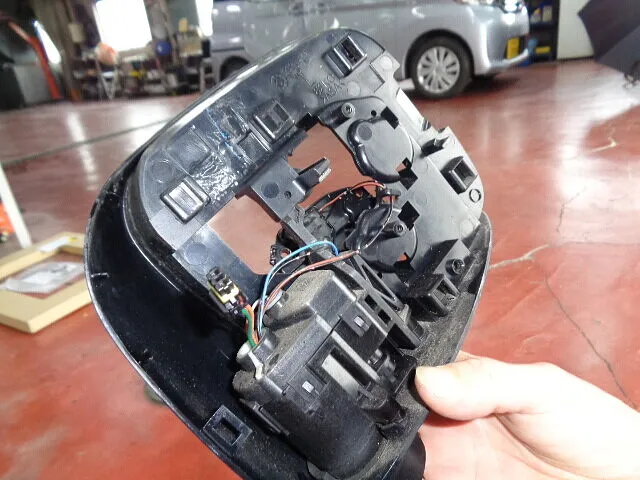

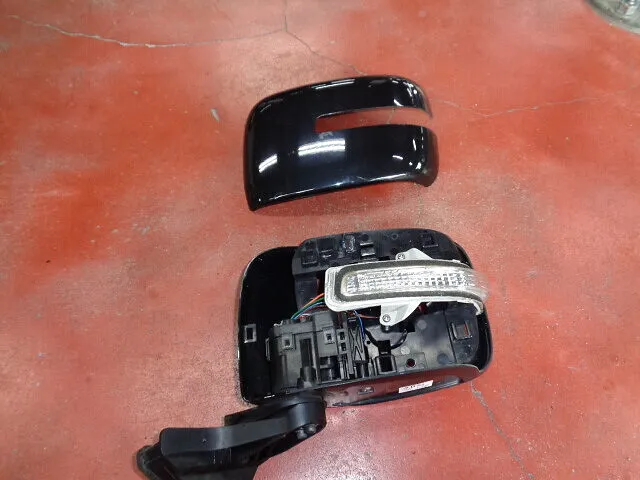

 カバーが外れました

カバーが外れたら・・ウインカーも外します

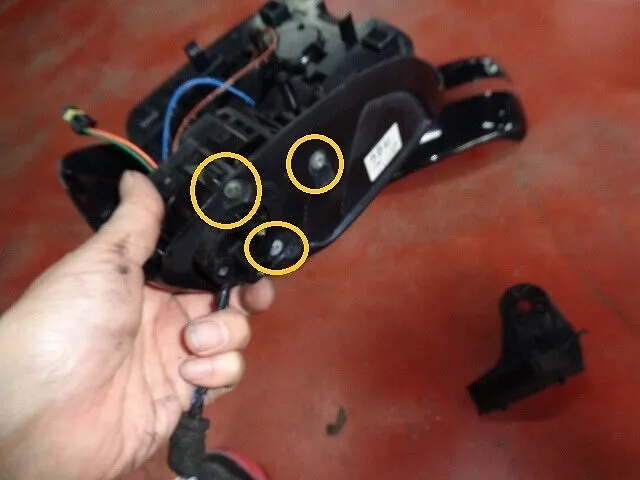

格納モーター固定ビス

これが格納ユニットです

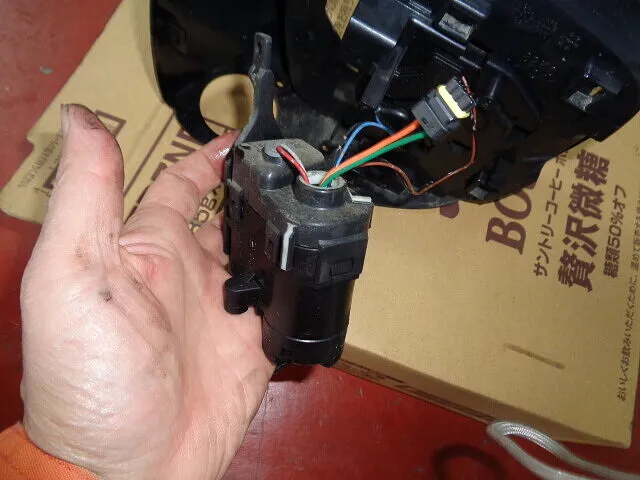

 電動格納モーターを外します

分解を進めて・・右の写真の状態まで分解します。

配線類は・・このままでも作業可能です。

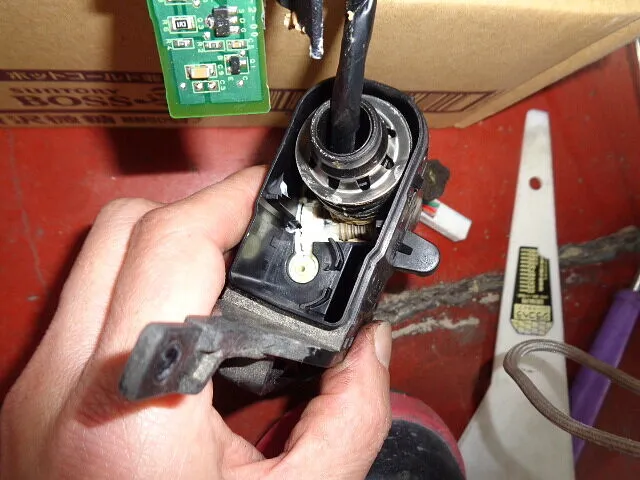

 これが・・電動格納システムです

ふたを開けてみても・・あれ?普通じゃん・・???

ですが・・・!!!

 ギアを抜いてみます

ギアを抜こうとすると・・あれ???

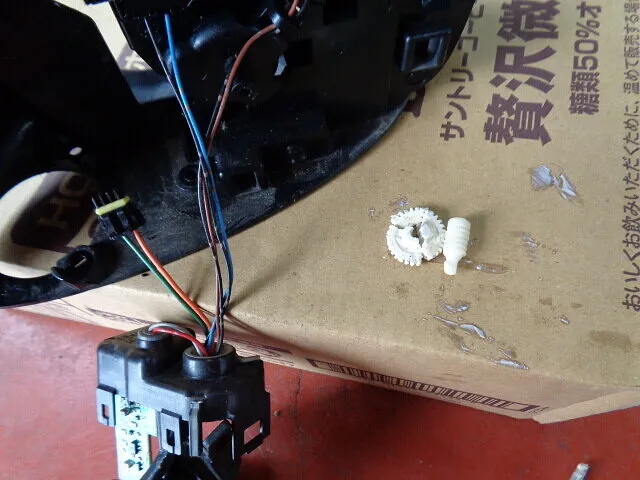

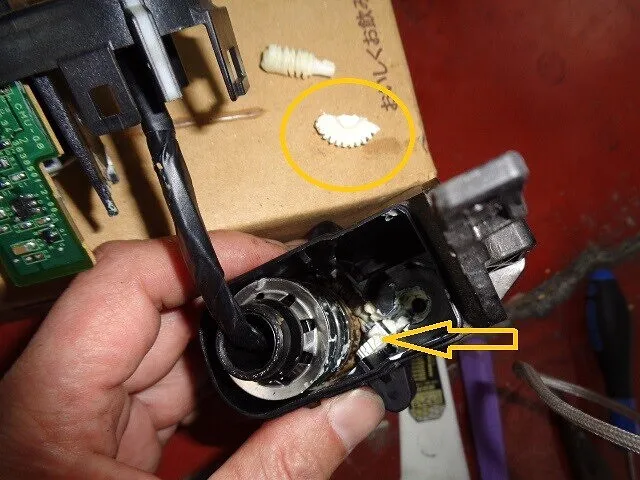

 ギアが・・割れて・・ました・・

残念!・・ギアが割れてました・・。

これでは・・動かなくて・・当然です。

ギアの補給部品は無いので・・ここで詰みです。

 スズキ車は・・ホンダ車とは違います

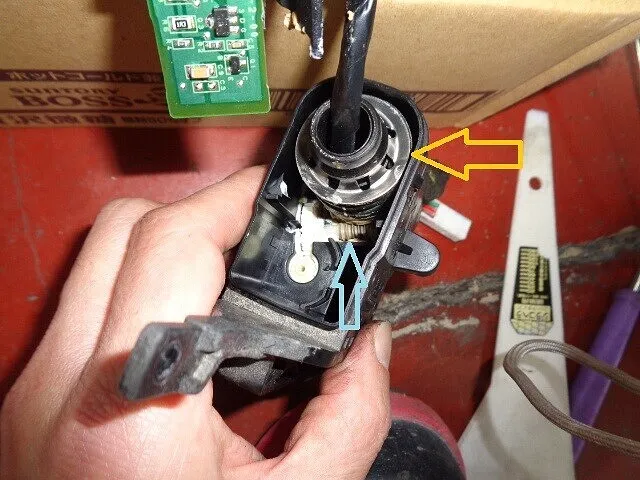

ちなみにホンダ車のミラーは・・水色矢印のギアのみ・・抜けます。

しかし・・スズキ車は・・抜けません。

オレンジ矢印の・・銀のカシメを外さないと・・外れません。


ちなみに・・銀のカシメは・・強力なスプリングでテンションが掛かってるので・・飛んできて危険ですよ。

その点の・・分解の困難さもあって・・部品の供給は無いのでしょう。


ホンダ車は・・今回割れてたギアの空回りが、作動不良の原因でしたが・・。

スズキ車は・・空回り対策が出来てるせいか・・割れるのでしょう。


格納モーターユニットのみの・・交換が出来る様になるのを・・期待してます。  SK
